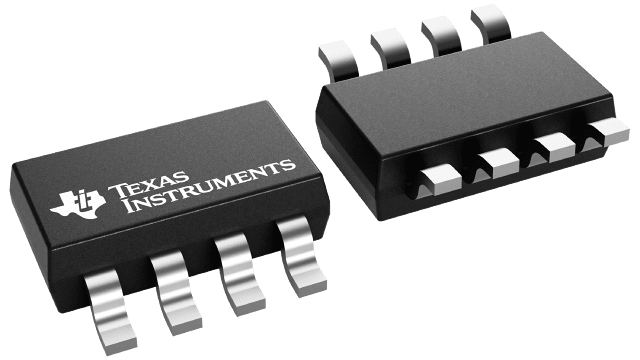

INA186A1IDDFR | SOT23-8 | 电流检测放大器 | TI

• 宽共模电压范围 VCM： –0.2V 至 +40V
• 低输入偏置电流 IIB：500 pA（典型值） （支持微安级电流测量）
• 低功耗：
  • 低电源电压 VS：1.7V 至 5.5V
  • 低静态电流 IQ：48 µA（典型值）
• 精度：
  • 共模抑制比：120 dB（最小值）
  • 增益误差 EG：±1%（最大值）
  • 增益漂移：10 ppm/°C（最大值）
  • 失调电压 VOS：±50µV（最大值）
  • 失调漂移：0.5 µV/°C（上限）
• 双向电流检测功能
• 增益选项：
  • INA186A1：25 V/V
  • INA186A2：50V/V
  • INA186A3：100V/V
  • INA186A4：200V/V
  • INA186A5：500V/V

INA186 是一款低功耗电压输出电流感测放大器（也被称为电流分流监控器）。 此器件常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。 INA186 可在独立于电源电压的 –0.2V 至 +40V 的共模电压下感测分流器上的压降。

INA186 的低输入偏置电流允许使用较大的电流感测电阻器，从而能够提供微安级的精确电流测量。零漂移架构的低失调电压扩展了电流测量的动态范围。此功能可支持较小的感应电阻器在具有较低功率损耗的同时，仍提供精确的电流测量。

INA186 由 1.7V 至 5.5V 单电源供电，在启用时消耗的最大电源电流为 90 µA。提供了五种固定增益选项：25V/V、50V/V、100V/V、200V/V 或 500V/V。该器件的额定工作温度范围为 –40°C 至 +125°C，并且采用 SC70、SOT-23-THIN 和 DSBGA 封装。 SC70 和 SOT-23 (DDF) 封装支持双向电流测量，而 DSBGA 封装仅支持单向电流测量。
