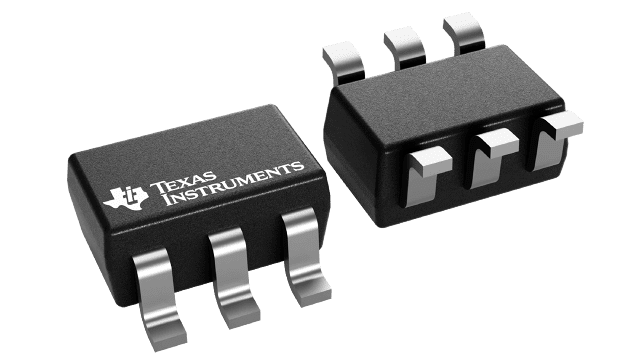

INA213BIDCKR | SC70-6 | 电流感应放大器 | TI

• 更新了格式以匹配新的 TI 布局和流程。整个文档中的表、图和交叉参考使用新的编号顺序

  宽共模范围：-0.3V 到 26V
• 失调电压：±35µV（最大值，INA210）（支持 10mV 满量程分流压降）
• 精度：
  • 增益误差（最大过热误差）：
    • ±0.5%（版本 C）
    • ±1%（版本 A 和 B）
  • 0.5µV/°C 偏移漂移（最大值）
  • 10ppm/°C 增益漂移（最大值）
• 增益选择：
  • INA210：200V/V
  • INA211：500V/V
  • INA212：1000V/V
  • INA213：50V/V
  • INA214：100V/V
  • INA215：75V/V
• 静态电流：100µA（最大值）
• SC70 和薄型 UQFN 封装：所有型号

INA21x 为电压输出、分流监控器（也称作电流检测放大器）。该器件通常可针对系统优化提供过流保护和精密电流测量，还常用于闭环反馈电路。该系列器件可感测分流电阻在 –0.3V 至 26V 共模电压范围内的压降，与电源电压无关。共有六种固定增益可供选择：50V/V、75V/V、100V/V、200V/V、500V/V 或 1000V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。

这些器件由 2.7V 至 26V 的单个电源供电，消耗的最大电源电流为 100µA。所有版本都具有–40°C 至 +125°C 的扩展额定工作温度范围，并且采用 SC70 和 UQFN 封装。
