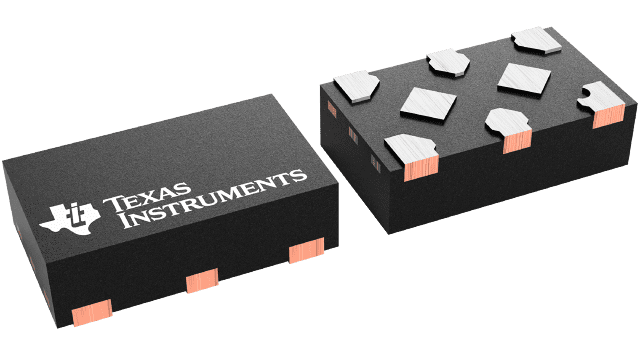

TCA9536CDTMR | X2SON-8 | I/O 扩展器 | TI

• I2C 至 GPIO 扩展器
• 工作电源电压范围为 1.65V 至 5.5V
• 可耐受 5V 电压的 I/O 端口
• 可通过 I2C 通用呼叫实现的软件复位
• P 端口上软件启用的集成上拉电阻器
• 可以将 P3 改为 INT 输出
• 1MHz 快速+ 模式 I2C 总线
• 输入和输出配置寄存器
• 极性反转寄存器
• 内部上电复位
• 加电时所有通道均被配置为输入
• SCL 和 SDA 输入端装有噪声滤波器
• 具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
• ESD 保护性能超过 JESD 22 规范要求
  • 2000V 人体放电模型 (A114-A)
  • 1000V 带电器件模型 (C101)

TCA9536 是用于 I2C 总线的 4 位 I/O 扩展器，可在 1.65V 至 5.5V 的 VCC 下运行。它可通过 I2C 接口为大多数微控制器系列产品提供通用远程 I/O 扩展。

系统控制器可以通过写入 I/O 配置寄存器位将 I/O 启用为输入或输出。针对每次输入或输出的数据保存在相应的输入或输出寄存器中。输入端口寄存器的极性可由极性反转寄存器转换。 有一个额外的特殊功能寄存器，可用于禁用内部上拉电阻器并将 P3 覆盖为 INT 输出。

TCA9536 开漏中断输出（ 当在特殊功能寄存器中将 P3 配置为 INT 时）在任何输入与其对应的输入端口寄存器状态不同时被激活，用于向系统控制器指明输入状态已改变。

发生超时或其他不当操作时，系统处理器可通过使用 I2C 软复位命令（该命令将寄存器置于其默认状态）将 TCA9536 复位。
