嵌入式微控制器
- 16 位 RISC 架构
- 支持的时钟频率最高可达 16MHz
- 1.8 V 至 3.6 V 的宽电源电压范围（最低电源电压受限于 SVS 电平，请参阅 SVS 规格）
优化的超低功耗模式
- 工作模式：135µA/MHz（典型值）
- 待机：采用 32768Hz 晶振的 LPM3.5 实时时钟 (RTC) 计数器：660nA（典型值）
- 关断 (LPM4.5)：37nA，未使用 SVS
低功耗铁电 RAM (FRAM)
- 容量高达 64KB 的非易失性存储器
- 内置错误修正码 (ECC)
- 可配置的写保护
- 对程序、常量和存储的统一存储
- 耐写次数达 1015 次
- 抗辐射和非磁性
智能数字外设
- 四个 16 位计时器，每个计时器有 3 个捕捉/比较寄存器 (Timer_A3)
- 一个 16 位计时器，具有 7 个捕捉/比较寄存器 (Timer_B7)
- 一个仅用作计数器的 16 位 RTC
- 16 位循环冗余校验 (CRC)
增强型串行通信，支持引脚重映射功能
- 两个 eUSCI_A 接口，支持 UART、IrDA 和 SPI
- 两个 eUSCI_B 接口，支持 SPI 和 I2C
高性能模拟
- 高达 12 通道 12 位模数转换器 (ADC)
  - 内部共享基准（1.5、2.0 或 2.5V）
  - 采样与保持 200ksps
- 一个增强型比较器 (eCOMP)
  - 集成 6 位 DAC 作为基准电压
  - 可编程迟滞
  - 可配置的高功率和低功率模式
时钟系统 (CS)
- 片上 32kHz RC 振荡器 (REFO)，具有 1µA 支持
- 带有锁频环 (FLL) 的片上 16MHz 数控振荡器 (DCO)
  - 室温下的精度为 ±1%（具有片上基准）
- 片上超低频 10kHz 振荡器 (VLO)
- 片上高频调制振荡器 (MODOSC)
- 外部 32kHz 晶振 (LFXT)
- 可编程 MCLK 预分频器（1 至 128）
- 通过可编程预分频器（1、2、4 或 8）从 MCLK 获得的 SMCLK
通用输入/输出和引脚功能
- LQFP-48 封装上的 43 个 I/O
- 所有 GPIO 上的 43 个中断引脚可以将 MCU 从低功耗模式下唤醒
开发工具和软件
- 开发工具
  - 目标开发板 MSP‑TS430PT48A
  - LaunchPad™ 开发套件 LP‑MSP430FR2476
系列成员（另请参阅器件比较）
- MSP430FR2476：64KB 程序 FRAM、512B 信息 FRAM、8KB RAM
- MSP430FR2475：32KB 程序 FRAM、512B 信息 FRAM、6KB RAM
封装选项
- 48 引脚：LQFP (PT)
- 40 引脚：VQFN (RHA)

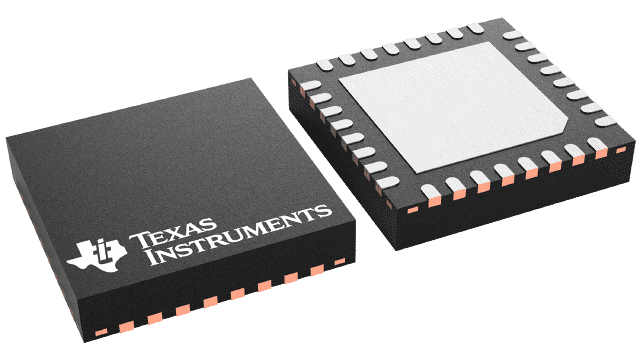

- 32 引脚：VQFN (RHB)

MSP430FR2476 的说明

MSP430FR247x 微控制器 (MCU) 是 MSP430™ MCU 超值系列超低功耗低成本器件产品系列的一部分，该产品系列用于检测和测量应用。MSP430FR247x MCU 集成了一个 12 位 SAR ADC 和一个比较器。所有 MSP430FR247x MCU 均支持 –40° 至 105°C 的工作温度范围，因此这些器件的 FRAM 数据记录功能对更高温度的工业应用来说意义重大。

MSP430FR247x MCU 由一系列由软、硬件组成的生态系统提供支持，并提供有参考设计和代码示例，可帮助您快速开展设计。开发套件包括 MSP-TS430PT48 48 引脚目标开发板。TI 还提供免费的 MSP430Ware™ 软件，该软件以 Code Composer Studio™ IDE 桌面和云版本组件的形式提供（位于 TI Resource Explorer 中）。我们为 MSP430 MCU 提供广泛的在线配套资料（例如内务处理型示例系列、MSP Academy 培训），也通过 TI E2E™ 支持论坛提供在线支持。

MSP430 超低功耗 (ULP) FRAM 微控制器平台将独特的嵌入式 FRAM 和整体超低功耗系统架构相结合，从而使系统设计人员能够在降低能耗的情况下提升性能。FRAM 技术将 RAM 的低功耗快速写入、灵活性和耐用性与闪存的非易失性相结合。

TI MSP430 系列低功耗微控制器包含多种器件，其中配备了不同的外设集以满足各类应用的需求。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该 MCU 具有一个强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于获得最大编码效率。数控振荡器 (DCO) 可使 MCU 在不到 10µs（典型值）的时间内从低功耗模式唤醒至活动模式。

有关完整的模块说明，请参阅 MSP430FR4xx 和 MSP430FR2xx 系列器件用户指南。
