INA281B5QDBVRQ1 | SOT23-5 | 电流检测放大器 | TI

• 符合面向汽车应用的 AEC-Q100 标准
  • 温度等级 1：-40°C 至 +125°C，TA
• 提供功能安全
  可帮助进行功能安全系统设计的文档
• 宽共模电压：
  • 工作电压：−4V 至 +110V
  • 可承受电压：-20V 至 +120V
• 出色的共模抑制比 (CMRR)：
  • 120dB DC CMRR
  • 65dB AC CMRR（50kHz 时）
• 精度：
  • 增益：
    • 增益误差：±0.5%（最大值）
    • 增益漂移：±20ppm/°C（最大值）
  • 失调电压：
    • 失调电压：±55µV（典型值）
    • 温漂±0.1µV/°C（典型值）
• 可用增益：
  • INA281A1-Q1、INA281B1-Q1：20V/V
  • INA281A2-Q1、INA281B2-Q1：50V/V
  • INA281A3-Q1、INA281B3-Q1：100V/V
  • INA281A4-Q1、INA281B4-Q1：200V/V
  • INA281A5-Q1、INA281B5-Q1：500V/V
• 高带宽：1.3MHz
• 压摆率：2.5V/µs
• 静态电流：1.5mA

INA281-Q1 是一款高精度电流感应放大器，，在 –4V 至 110V 的宽共模范围内测量分流电阻器上的压降。负共模电压允许器件的工作电压低于接地电压，从而可在半桥应用中精确测量再循环电流。低失调电压、小增益误差和高直流 CMRR 的组合可实现高精度的电流测量。INA281-Q1 凭借 1.3MHz 的高带宽和 65dB（50kHz 时）的交流 CMRR，不仅适用于直流电流测量，还适用于高速应用（例如，快速过流保护）。

INA281-Q1 由 2.7V 至 20V 的单电源供电，电源电流为 1.5mA。INA281-Q1 提供五个增益选项：20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。

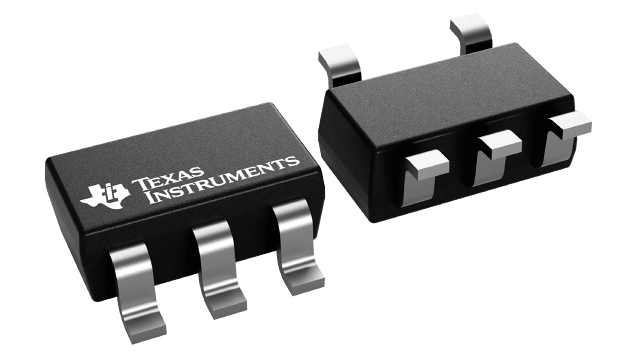

INA281-Q1 的额定工作温度范围为 -40 °C 至 +125 °C，并且采用节省空间且配备两种引脚型号的 SOT-23 封装。
