ADC121C021CIMKX/NOPB
包装信息

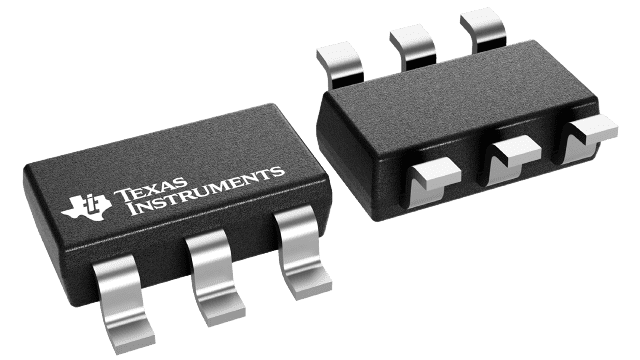

封装 | 引脚
SOT-23-THN（DDC）| 6
工作温度范围（℃）
-40 至 105
包装数量 | 承运商
3,000/卷
描述
评论
ADC121C021 的特性
- 我&28
主要规格
- 分辨率：12 位（无缺失代码）
- 转换时间：1µs（典型值）
- 积分非线性 (INL) 和微分非线性 (DNL)： ±1 LSB（最大）（高达 22ksps）
- 吞吐率：188.9 ksps（最大）
- 功耗（22 ksps）
- 3V 电源：0.26 mW（典型值）
- 5v 电源：0.78 mW（典型值）
ADC121C021 的说明
这些转换器是低功耗、单片、12 位模数转换器 (ADC)，采用 +2.7 至 5.5V 电源供电。该转换器基于逐次逼近寄存器架构，内置采样保持电路，可处理高达 11MHz 的输入频率。这些转换器采用单电源供电，并兼作参考电压源。该器件具有 I&28
ADC121C021 的警报功能提供中断，当模拟输入超出可编程的上限或下限值时，该中断将被激活。该器件具有自动转换模式，可释放控制器和 I&28
ADC121C021 提供两种封装：小型 6 引脚 SOT 封装（带警报输出）和 8 引脚 VSSOP 封装（带警报输出和两个地址选择输入）。ADC121C021Q 采用 6 引脚 SOT 封装。ADC121C027 采用小型 6 引脚 SOT 封装（带地址选择输入）。ADC121C027 提供三个引脚可选地址，而 8 引脚 VSSOP 版本的 ADC121C021 提供九个引脚可选地址。此外，还提供与 6 引脚 SOT 封装引脚兼容的替代方案，并提供更多地址选项。
使用+3V或+5V电源供电时，正常功耗分别为0.26mW或0.78mW。自动关断功能可将非转换状态下的功耗降至1µW以下。工作温度范围为-40°C至-45°C。 °C至+105 °C 得到保证。该系列 ADC 功耗低、封装小巧，是电池供电设备的理想选择。
ADC121C021 和 ADC121C027 属于引脚兼容 ADC 系列，也提供 8 位和 10 位分辨率。8 位 ADC 请参见 ADC081C021 和 ADC081C027。10 位 ADC 请参见 ADC101C021 和 ADC101C027。
