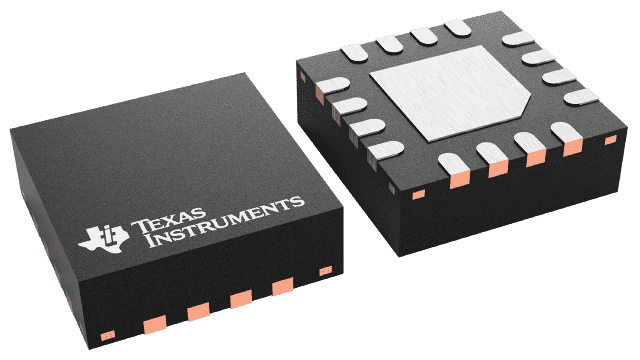

BQ24072RGTR

• 完全兼容的 USB 充电器
  • 可选 100 mA 和 500 mA 最大输入电流
  • 100 mA 最大电流限制确保符合 USB-IF 标准
  • 基于输入的动态电源管理（V 在 -DPM）用于防止不良 USB 源
• 功能安全 (BQ24074)
• 可用于辅助功能安全系统设计的文档
• 28V 输入额定值，具有过压保护
• 集成动态电源路径管理 (DPPM) 功能可同时独立地为系统供电并为电池充电
• 支持高达 1.5A 的充电电流，并具有电流监控输出 (ISET)
• 壁式适配器的可编程输入电流限制高达 1.5 A
• 系统输出跟踪电池电压 (BQ24072)
• 可编程终止电流 (BQ24074)
• 具有 SYSOFF 输入的电池断开功能（BQ24075、BQ24079）
• 可编程预充电和快速充电安全定时器
• 反向电流、短路和热保护
• NTC热敏电阻输入
• 专有启动序列限制浪涌电流
• 状态指示——充电/完成、电源良好
• 安全相关认证：
  • IEC 62368-1认证（BQ24072）

BQ2407x 系列器件集成了锂离子线性充电器和系统电源路径管理功能，适用于空间受限的便携式应用。这些器件可通过 USB 端口或交流适配器供电，支持高达 1.5 A 的充电电流。输入电压范围宽，并具有输入过压保护功能，支持非稳压适配器。USB 输入电流限制精度和启动顺序使 BQ2407x 能够满足 USB-IF 浪涌电流规范。此外，输入动态电源管理 (V 在 -DPM 可防止充电器损坏配置错误的 USB 源。

BQ2407x 具有动态电源路径管理 (DPPM) 功能，可在为系统供电的同时独立地为电池充电。当输入电流限制导致系统输出降至 DPPM 阈值时，DPPM 电路会降低充电电流；从而始终为系统负载供电，同时单独监控充电电流。此功能可减少电池的充放电次数，确保正确终止充电，并使系统能够在电池组出现故障或缺失的情况下运行。

此外，即使电池完全放电，稳压系统输入也能在插入电源时立即启动系统。当适配器无法提供峰值系统电流时，电源路径管理架构还能让电池补充系统电流需求，从而可以使用更小的适配器。

电池充电分为三个阶段：调节、恒流和恒压。在所有充电阶段，内部控制环路都会监控 IC 结温，并在超过内部温度阈值时降低充电电流。充电器功率级和充电电流检测功能完全集成。充电器功能具有高精度电流和电压调节环路、充电状态显示和充电终止功能。输入电流限值和充电电流可通过外部电阻进行编程。
