BQ24090DGQR

• 收费
  • 1% 充电电压精度
  • 10% 充电电流精度
  • 引脚可选 USB 100 mA 和 500 mA 最大输入电流限制
  • 可编程终止和预充电阈值
• 保护
  • 6.6V过压保护
  • 输入电压动态电源管理
  • 125 °C热调节；150 °C热关断保护
  • OUT短路保护和ISET短路检测
  • 通过电池 NTC 在 JEITA 范围内运行 - 冷时 ½ 快速充电电流，热时 4.06 V，BQ092/3
  • 固定 10 小时安全计时器
• 系统
  • 带热敏电阻的缺失电池组的自动终止和定时器禁用模式 (TTDM)
  • 状态指示 – 充电/完成

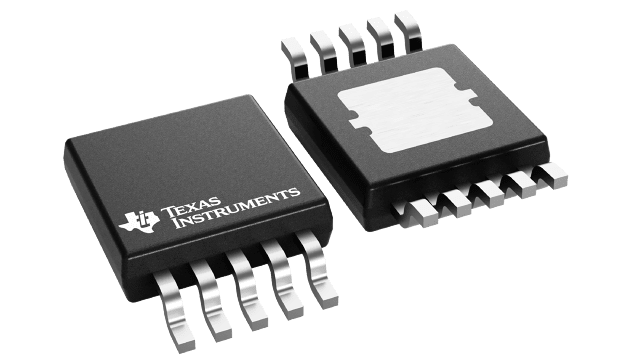

  • 采用小型 10 引脚 MSOP 封装

BQ2409x 系列器件是高度集成的锂离子和锂聚合物线性充电器，适用于空间受限的便携式应用。这些器件可通过 USB 端口或交流适配器供电。其高输入电压范围和输入过压保护功能支持低成本非稳压适配器。

BQ2409x 具有单电源输出，可为电池充电。可以将系统负载与电池并联，只要平均系统负载不会在 10 小时安全定时器期间阻止电池完全充电即可。

电池充电分为三个阶段：调节、恒流和恒压。在所有充电阶段，内部控制环路都会监测 IC 结温，并在超过内部温度阈值时降低充电电流。

充电器功率级和充电电流检测功能完全集成。充电器功能具有高精度电流和电压调节环路、充电状态显示和充电终止功能。预充电电流和终止电流阈值可通过外部电阻设置。快速充电电流值也可通过外部电阻设置。
