BQ24232RGTR

• 完全兼容USB充电器
  • 可选 100mA 和 500mA 最大输入电流
  • 100mA 最大电流限制确保符合 USB-IF 标准
  • 基于输入的动态电源管理（V 在 - DPM）用于防止不良 USB 源
• 具有过压保护功能的 28V 输入额定值
• 集成动态电源路径管理 (DPPM) 功能可同时独立地为系统供电并为电池充电
• 支持高达 500mA 的充电电流，并具有电流监控输出 (ISET)
• 壁式适配器的可编程输入电流限制高达 500 mA
• 可编程终止电流 (bq24232)
• 可编程预充电和快速充电安全定时器
• 反向电流、短路和热保护
• NTC热敏电阻输入
• 专有启动序列限制浪涌电流
• 状态指示 – 充电/完成、电源良好

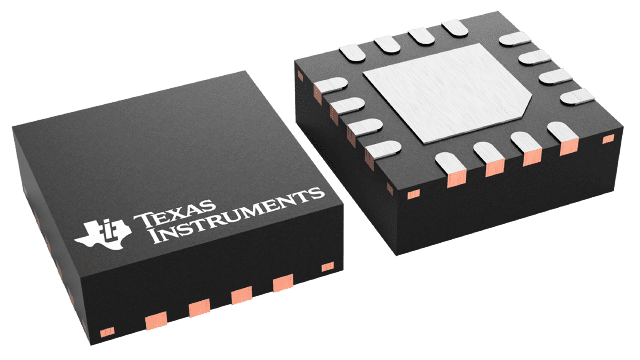

• 小3毫米 ×3 毫米 16 引脚 QFN 封装

bq2423x 系列器件是高度集成的锂离子线性充电器和系统电源路径管理器件，专为空间受限的便携式应用而设计。这些器件可通过 USB 端口或交流适配器供电，支持 25 mA 至 500 mA 的充电电流。高输入电压范围和输入过压保护功能支持低成本、非稳压适配器。USB 输入电流限制精度和启动序列使 bq2423x 符合 USB-IF 浪涌电流规范。此外，输入动态电源管理 (V 在 -DPM 可防止充电器损坏设计不良或配置错误的 USB 电源。

bq2423x 具有动态电源路径管理 (DPPM) 功能，可在为系统供电的同时独立地为电池充电。当输入电流限制导致系统输出降至 DPPM 阈值时，DPPM 电路会降低充电电流，从而始终为系统负载供电，同时单独监控充电电流。此功能可减少电池的充放电次数，确保正确终止充电，并使系统能够在电池组出现故障或缺失的情况下运行。此外，即使电池完全放电，也能实现系统即时启动。当适配器无法提供峰值系统电流时，电源路径管理架构还允许电池补充系统电流需求，从而可以使用更小的适配器。

电池充电分为三个阶段：调节、恒流和恒压。在所有充电阶段，内部控制环路都会监控 IC 结温，并在超过内部温度阈值时降低充电电流。

充电器功率级和充电电流检测功能完全集成。充电器功能具有高精度电流和电压调节环路、充电状态显示和充电终止功能。输入电流限值和充电电流可通过外部电阻进行编程。
