BQ25170DSGR
包装信息

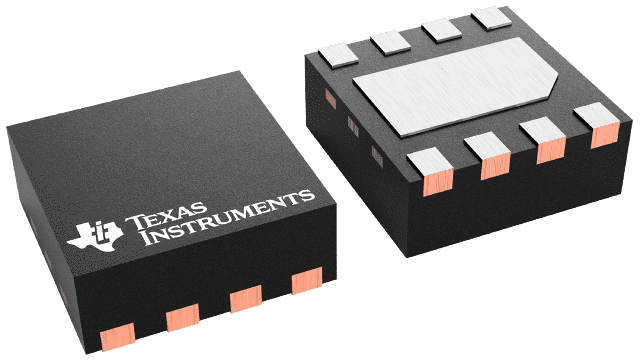

封装 | 引脚
WSON（DSG）| 8
工作温度范围（℃）
-40 至 125
包装数量 | 承运商
3,000/卷
描述
评论
BQ25170 的特性
- 可承受高达 30V 的输入电压
- 自动睡眠模式，低功耗
- 350nA 电池漏电流
- 充电禁用时输入漏电流为 85µA
- 支持单节锂离子电池、锂聚合物电池和磷酸铁锂电池&38
39&
- 外部电阻可编程操作
- VSET设置电池调节电压：
- 锂离子电池：4.05V、4.1V、4.2V、4.35V、4.4V
- 磷酸铁锂&38
39&：3.5 伏、3.6 伏、3.7 伏
- ISET 设置充电电流从 10 mA 到 800 mA
- 高精度
- ±0.5% 充电电压精度
- ±10% 充电电流精度
- 充电功能
- 预充电电流为 ISET 的 20%
- 终止电流 ISET 的 10%
- NTC热敏电阻输入用于监测电池温度
- TS 引脚用于充电功能控制
- 用于状态和故障指示的开漏输出
- 开漏输出用于电源良好指示
- 集成故障保护
- 6.6V 输入过压保护
- 基于 VSET 的 OUT 过压保护
- 1000 mA过流保护
- 125 °C热调节；150 °C热关断保护
- OUT短路保护
- VSET、ISET 引脚短路/开路保护
- 外部电阻可编程操作
BQ25170 的说明
BQ25170 是一款集成式 800 mA 线性充电器，适用于单节锂离子、锂聚合物和 LiFePO&38
该设备有三个阶段用于对锂离子电池进行充电：预充电以恢复完全放电的电池，快速充电恒流以提供大部分电荷，以及电压调节以达到满容量。
在所有充电阶段，内部控制环路都会监控 IC 结温，并在内部温度阈值 T 注册 ，超出。
充电器功率级和充电电流检测功能完全集成。充电器功能具有高精度电流和电压调节环路、充电状态显示以及自动充电终止功能。充电电压和快速充电电流可通过外部电阻进行编程。预充电和终止电流阈值跟踪快速充电电流设置。
- VSET设置电池调节电压：
- 锂离子电池：4.05V、4.1V、4.2V、4.35V、4.4V
- 磷酸铁锂&38
39&：3.5 伏、3.6 伏、3.7 伏
- ISET 设置充电电流从 10 mA 到 800 mA
- 高精度
- ±0.5% 充电电压精度
- ±10% 充电电流精度
- 充电功能
- 预充电电流为 ISET 的 20%
- 终止电流 ISET 的 10%
- NTC热敏电阻输入用于监测电池温度
- TS 引脚用于充电功能控制
- 用于状态和故障指示的开漏输出
- 开漏输出用于电源良好指示
- 集成故障保护
- 6.6V 输入过压保护
- 基于 VSET 的 OUT 过压保护
- 1000 mA过流保护
- 125 °C热调节；150 °C热关断保护
- OUT短路保护
- VSET、ISET 引脚短路/开路保护
- ±0.5% 充电电压精度
- ±10% 充电电流精度
- 预充电电流为 ISET 的 20%
- 终止电流 ISET 的 10%
- NTC热敏电阻输入用于监测电池温度
- TS 引脚用于充电功能控制
- 用于状态和故障指示的开漏输出
- 开漏输出用于电源良好指示
- 6.6V 输入过压保护
- 基于 VSET 的 OUT 过压保护
- 1000 mA过流保护
- 125 °C热调节；150 °C热关断保护
- OUT短路保护
- VSET、ISET 引脚短路/开路保护
BQ25170 的说明
BQ25170 是一款集成式 800 mA 线性充电器，适用于单节锂离子、锂聚合物和 LiFePO&38
该设备有三个阶段用于对锂离子电池进行充电：预充电以恢复完全放电的电池，快速充电恒流以提供大部分电荷，以及电压调节以达到满容量。
在所有充电阶段，内部控制环路都会监控 IC 结温，并在内部温度阈值 T 注册 ，超出。
充电器功率级和充电电流检测功能完全集成。充电器功能具有高精度电流和电压调节环路、充电状态显示以及自动充电终止功能。充电电压和快速充电电流可通过外部电阻进行编程。预充电和终止电流阈值跟踪快速充电电流设置。
该设备有三个阶段用于对锂离子电池进行充电：预充电以恢复完全放电的电池，快速充电恒流以提供大部分电荷，以及电压调节以达到满容量。
在所有充电阶段，内部控制环路都会监控 IC 结温，并在内部温度阈值 T 注册 ，超出。
充电器功率级和充电电流检测功能完全集成。充电器功能具有高精度电流和电压调节环路、充电状态显示以及自动充电终止功能。充电电压和快速充电电流可通过外部电阻进行编程。预充电和终止电流阈值跟踪快速充电电流设置。
