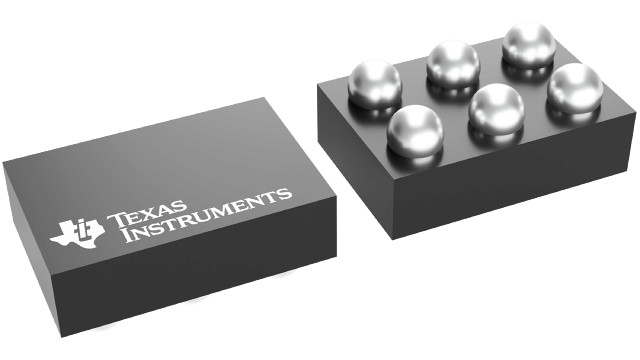

BQ25175YBGR

• 可承受高达 30V 的输入电压
• 自动睡眠模式，低功耗
  • 350nA 电池漏电流
  • 充电禁用时输入漏电流为 80µA
• 支持单节锂离子电池和锂聚合物电池

• 固定 4.35V 电池调节电压

• 外部电阻可编程操作
  • ISET 设置充电电流从 10 mA 到 800 mA
• 高精度
  • ±0.5% 充电电压精度
  • ±10% 充电电流精度
• 充电功能
  • 预充电电流为 ISET 的 20%
  • 终止电流 ISET 的 10%
  • NTC热敏电阻输入用于监测电池温度
  • 冷热温充电已禁用
  • 20% ISET 的低温充电
  • TS 引脚用于充电功能控制
  • 用于状态和故障指示的开漏输出
• 集成故障保护
  • 6.6V 输入过压保护
  • 1000 mA过流保护
  • 125 °C热调节；150 °C热关断保护
  • OUT短路保护
  • ISET引脚短路/开路保护

BQ25175 是一款集成式 800 mA 线性充电器，适用于单节锂离子和锂聚合物电池。该器件具有单电源输出，可为电池充电。系统负载可以与电池并联，只要平均系统负载不会妨碍电池在安全定时器持续时间内完全充电即可。当系统负载与电池并联时，充电电流由系统和电池共享。

该设备有三个阶段用于对锂离子/锂聚合物电池进行充电：预充电以恢复完全放电的电池，快速充电恒流以提供大部分电荷，以及电压调节以达到满容量。

在所有充电阶段，内部控制环路都会监控 IC 结温，并在内部温度阈值 T 注册 ，超出。

充电器功率级和充电电流检测功能完全集成。充电器功能具有高精度电流和电压调节环路、充电状态显示和自动充电终止功能。快速充电电流可通过外部电阻进行编程。预充电和终止电流阈值跟踪快速充电电流设置。
