BQ25601DRTWR

该设备支持多种输入源，包括标准 USB 主机端口、USB 充电端口以及兼容 USB 的高压适配器。设备根据内置 USB 接口设置默认输入电流限值。要设置默认输入电流限值，设备可以使用内置 USB 接口，或从系统中的检测电路（例如 USB PHY 设备）获取结果。该设备符合 USB 2.0 和 USB 3.0 电源规范，并具有输入电流和电压调节功能。此外，该设备还符合 USB On-the-Go (OTG) 工作功率额定规范，在 VBUS 上提供 5.15 V 电压，恒流限值最高可达 1.2A。

电源路径管理功能可将系统电压调节至略高于电池电压，但不会降至 3.5 V 最低系统电压（可编程）以下。借助此功能，即使电池完全耗尽或移除，系统也能维持运行。当达到输入电流限值或电压限值时，电源路径管理功能会自动将充电电流降至零。随着系统负载持续增加，电源路径会放电，直至满足系统功率要求。此补充模式可防止输入源过载。

该器件无需软件控制即可启动并完成充电周期。它检测电池电压，并分三个阶段对电池进行充电：预充电、恒流充电和恒压充电。充电周期结束时，如果充电电流低于预设限值且电池电压高于再充电阈值，充电器将自动终止充电。如果充满电的电池电压低于再充电阈值，充电器将自动启动另一个充电周期。

该充电器提供多种电池充电和系统运行安全功能，包括电池负温度系数热敏电阻监控、充电安全定时器以及过压和过流保护。当结温超过 110°C 时，热调节功能会降低充电电流。 °C（可编程）。STAT 输出报告充电状态和任何故障情况。其他安全功能包括充电和升压模式下的电池温度检测、热调节和热关断以及输入 UVLO 和过压保护。VBUS_GD 位指示是否存在良好的电源。  INT  输出 发生故障时立即通知主机。

该设备还提供  量子  用于 BATFET 启用和复位控制的引脚，可退出低功耗运输模式或完整系统复位功能。

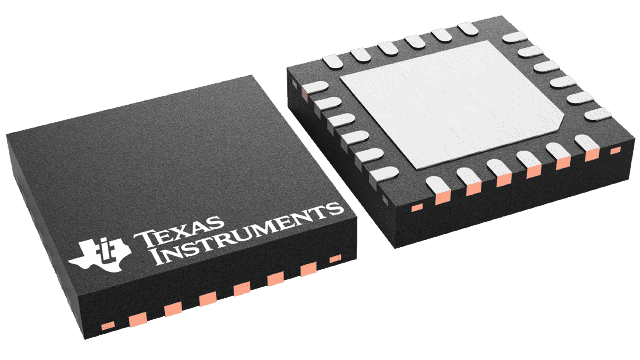

该设备采用 24 针、4 毫米 ×4 毫米 x 0.75 毫米薄型 WQFN 封装。
