BQ25601RTWR

• 高效、1.5MHz、同步开关模式降压充电器
  • 5V 输入、2A 电流条件下充电效率达 92%
  • 针对 USB 电压输入 (5 V) 进行了优化
  • 可选低功率脉冲频率调制 (PFM) 模式，适用于轻负载操作
• 支持 USB On-The-Go (OTG)
  • 输出电流高达 1.2A 的升压转换器
  • 1A 输出时升压效率达 92%
  • 精确的恒流 (CC) 限制
  • 高达 500µF 电容负载的软启动
  • 输出短路保护
  • 适合轻负载运行的低功耗 PFM 模式
• 单输入支持 USB 输入和高压适配器
  • 支持 3.9 V 至 13.5 V 输入电压范围，最大绝对输入电压额定值为 22 V
  • 可编程输入电流限制（100 mA 至 3.2 A，分辨率为 100 mA），支持 USB 2.0、USB 3.0 标准和高压适配器（IINDPM）
  • 通过输入电压限制实现最大功率跟踪，最高可达 5.4 V (VINDPM)
  • VINDPM 阈值自动跟踪电池电压
  • 自动检测 USB SDP、DCP 和非标准适配器
• 具有 19.5mΩ 电池放电 MOSFET，电池放电效率高
• 窄VDC（NVDC）电源路径管理
  • 无需电池或深度放电的电池即可立即启动
  • 电池补充模式下的理想二极管操作
• BATFET 控制支持运输模式、唤醒和完整系统复位
• 灵活的自主和 I2C 模式，可实现最佳系统性能
• 高集成度，包括所有 MOSFET、电流感应和环路补偿
• 高精度
  • ±0.5% 充电电压调节
  • ±1.5A 充电电流调节时为 5%
• 安全和监管批准：
  • IEC 62368-1 终端设备标准

BQ25601 是一款高度集成的 3A 开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。低阻抗电源路径可优化开关模式工作效率，缩短电池充电时间，并延长放电阶段的电池寿命。该器件配备具有充电和系统设置的 I²C 串行接口，使其成为真正灵活的解决方案。

BQ25601 具有快速充电功能，并支持高输入电压，适用于各种智能手机、平板电脑和便携式设备。其输入电压和电流调节功能可为电池提供最大充电功率。它还集成了用于高端栅极驱动器的自举二极管，从而简化了系统设计。具有充电和系统设置的 I²C 串行接口使该器件成为真正灵活的解决方案。

该设备支持多种输入源，包括标准 USB 主机端口、USB 充电端口以及兼容 USB 的高压适配器。设备会根据内置 USB 接口设置默认输入电流限值。为了设置默认输入电流限值，设备会获取系统中检测电路（例如 USB PHY 设备）的结果。该设备符合 USB 2.0 和 USB 3.0 电源规范，并具有输入电流和电压调节功能。此外，该设备还满足 USB On-the-Go (OTG) 工作功率额定规范，在 VBUS 上提供 5.15 V 电压，恒定电流限值最高可达 1.2 A。

电源路径管理功能可将系统电压调节至略高于电池电压，但不会降至 3.5 V 最低系统电压（可编程）以下。借助此功能，即使电池完全耗尽或移除，系统也能维持运行。当达到输入电流限值或电压限值时，电源路径管理功能会自动将充电电流降至零。随着系统负载持续增加，电源路径会放电，直至满足系统功率需求。此补充模式可防止输入源过载。

该器件无需软件控制即可启动并完成充电周期。它检测电池电压，并分三个阶段对电池进行充电：预充电、恒流充电和恒压充电。充电周期结束时，如果充电电流低于预设限值且电池电压高于再充电阈值，充电器将自动终止充电。如果充满电的电池电压低于再充电阈值，充电器将自动启动另一个充电周期。

该充电器提供多种电池充电和系统运行安全功能，包括：电池负温度系数热敏电阻监控、充电安全定时器以及过压和过流保护。当结温超过 110°C 时，热调节功能会降低充电电流。 °C（可编程）。STAT 输出报告充电状态和任何故障情况。其他安全功能包括充电和升压模式下的电池温度检测、热调节和热关断，以及输入欠压锁定 (UVLO) 和过压保护。VBUS_GD 位指示电源是否正常。发生故障时，INT 输出会立即通知主机。

该器件还提供 QON 引脚用于 BATFET 启用和复位控制，以退出低功耗运输模式或完整系统复位功能。

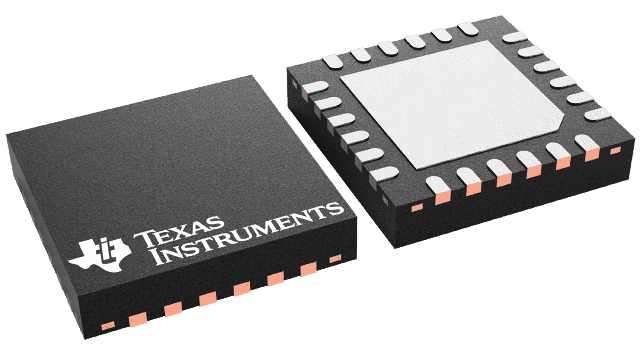

该设备采用 24 针、4 毫米 ×4 毫米 x 0.75 毫米薄型 WQFN 封装。
