通过适配器或电池为可穿戴配件充电的单芯片解决方案
高效、1.5MHz、同步开关模式降压充电器
- 0.5A 时充电效率为 95.5%，1A 时充电效率为 94.5%
- ±0.5% 充电电压调节（10mV 步长）
- I2C 可编程 JEITA 充电电压、电流和温度阈值
- 低终止电流，高精度，20mA ±10毫安
- 小型电感器尺寸为 2.5 x 2.0 x 1.0mm3
升压模式，输出电压为 4.6V 至 5.15V
- 1A 输出时升压效率达 94%
- 集成控制可在充电和升压模式之间切换
- PMID_GOOD 引脚控制外部 PMOS FET，以防止故障情况
单输入支持 USB 输入、高压适配器或无线电源
- 支持 4V 至 13.5V 输入电压范围，最大输入额定值为 22V
- 通过 I2C 可编程输入电流限制 (IINDPM)（100mA 至 3.2A，100mA/步）
- 通过输入电压限制 (VINDPM) 跟踪最大功率，最高可达 5.4V
- VINDPM 阈值自动跟踪电池电压
窄VDC（NVDC）电源路径管理
- 无需电池或深度放电的电池即可立即启动系统
灵活的 I2C 配置和自主充电，实现最佳系统性能
高集成度，包括所有 MOSFET、电流感应和环路补偿
低 RDSON 19.5mΩ BATFET，可最大限度地减少充电损耗并延长电池运行时间
- 用于运输模式的 BATFET 控制，以及带或不带适配器的完全系统重置
运输模式下电池漏电流低至 7µA
系统待机时电池漏电流低至 9.5µA
高精度电池充电曲线
- ±5% 充电电流调节
- ±7.5% 输入电流调节率
- 远程电池感应，充电更快
- 可编程补充定时器，用于电池完全充电
安全相关认证：
- IEC 62368-1 CB认证

BQ25619 的说明

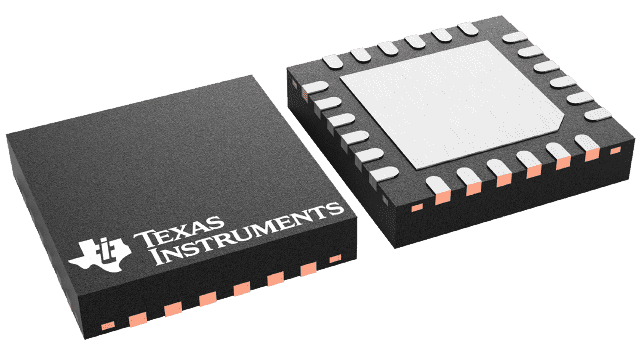

BQ25618/619 将充电、升压转换器和电压保护功能集成于单个器件中。它提供业界最低的充电终止电流，可用于切换充电器，以满电量为可穿戴设备充电。BQ25618/619 拥有业内最佳的低静态电流，可将运输模式下的电池漏电降至 6uA，从而节省电池电量，使设备的使用寿命延长一倍。BQ25619 封装尺寸为 4 毫米 ×4mm QFN 封装，方便布局。BQ25618 采用 2.0mm ×2.4mm WCSP 封装适用于空间有限的设计。
