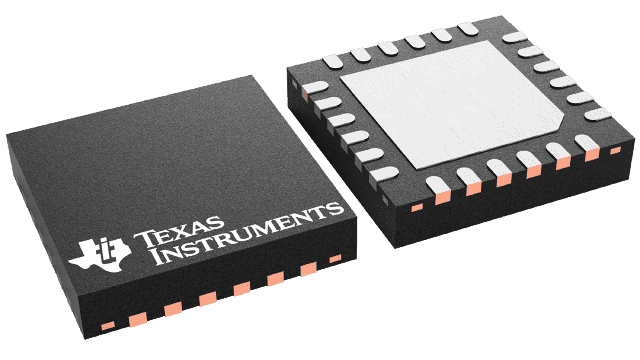

BQ25890HRTWR
包装信息
封装 | 引脚
超薄型四方扁平无引线 (WQFN) | 24
工作温度范围（℃）
-40 至 85
包装数量 | 承运商
3,000/卷
描述
评论
BQ25890H 的特性
- 高效 5A、1.5MHz 开关模式降压充电器
- 2 A 充电电流下充电效率为 93%，3 A 充电电流下充电效率为 91%
- 针对高压输入（9 V / 12 V）进行优化
- 适用于轻负载运行的低功耗 PFM 模式
- USB On-the-Go (OTG)，输出可调范围为 4.5 V 至 5.5 V
- 可选 500 KHz/1.5 MHz 升压转换器，输出电流高达 2.4 A
- 5 V 1 A 输出时升压效率达 93%
- 精确的断续模式过流保护
- 支持低至 2.5V 的电池
- 仅支持 PWM 或 PFM/PWM 控制，以实现轻载效率
- 单输入支持 USB 输入和可调高压适配器
- 支持 3.9V 至 14V 输入电压范围
- 输入电流限制（100 mA 至 3.25 A，分辨率为 50 mA），支持 USB2.0、USB3.0 标准和高压适配器
- 通过将输入电压限制至高达 14V，可实现最大功率跟踪，适用于多种适配器
- 自动检测 USB SDP、CDP、DCP 和非标准适配器
- 输入电流优化器 (ICO) 可在不使适配器过载的情况下最大化输入功率
- 充电器输出至电池端子的电阻补偿 (IRCOMP)
- 最高电池放电效率，配备 11mΩ 电池放电 MOSFET，放电电流高达 9A
- 用于系统监控的集成 ADC
（电压、温度、充电电流） - 窄VDC (NVDC) 电源路径管理
- 无需电池或深度放电的电池即可立即启动
- 电池补充模式下的理想二极管操作
- BATFET 控制支持运输模式、唤醒和完整系统复位
- 灵活自主和 I&83
- ±0.5% 充电电压调节
- ±5% 充电电流调节
- ±7.5% 输入电流调节率
- 充电和升压模式的电池温度感应
- 热调节和热关断
BQ25890H 的说明
bq25890H 是一款高度集成的 5A 开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。该器件支持高输入电压快速充电。低阻抗电源路径可优化开关模式运行效率，缩短电池充电时间并延长放电阶段的电池寿命。
83号州际公路
bq25890H 是一款高度集成的 5A 开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。它支持快速充电和高输入电压，适用于各种智能手机、平板电脑和便携式设备。其低阻抗电源路径优化了开关模式运行效率，缩短了电池充电时间，并延长了放电阶段的电池寿命。它还集成了输入电流优化器 (ICO) 和电阻补偿 (IRCOMP)，可为电池提供最大充电功率。该解决方案高度集成了输入反向阻断场效应晶体管 (RBFET，Q1)、高侧开关场效应晶体管 (HSFET，Q2)、低侧开关场效应晶体管 (LSFET，Q3) 以及位于系统和电池之间的电池场效应晶体管 (BATFET，Q4)。它还集成了用于高侧栅极驱动和电池监控的自举二极管，以简化系统设计。I&83
该器件支持多种输入源，包括标准 USB 主机端口、USB 充电端口以及兼容 USB 的可调高压适配器。为了支持使用可调高压适配器进行快速充电，SN25890H 支持 MaxCharge ™ 使用 D+/D- 引脚和 DSEL 引脚进行握手，实现 USB 开关控制。此外，该器件还包含一个接口，用于支持使用输入电流脉冲协议的可调高压适配器。为了设置默认输入电流限值，器件使用内置 USB 接口，例如 USB PHY 设备。该器件符合 USB 2.0 和 USB 3.0 电源规范，并具有输入电流和电压调节功能。此外，输入电流优化器 (ICO) 支持检测输入源的最大功率点，避免过载。该器件还符合 USB On-the-Go (OTG) 操作功率额定规范，在 VBUS 上提供 5 V（4.5 V - 5.5 V 可调）电压，电流限值最高可达 2.4 A。
电源路径管理功能可将系统电压调节至略高于电池电压，但不会降至 3.5V 最低系统电压（可编程）以下。借助此功能，即使电池完全耗尽或移除，系统也能保持运行。当达到输入电流限值或电压限值时，电源路径管理功能会自动将充电电流降至零。随着系统负载持续增加，电源路径会放电，直至满足系统功率需求。 补充模式 操作可防止输入源过载。
该设备无需软件控制即可启动并完成充电周期。它自动检测电池电压，并分三个阶段对电池进行充电：预充电、恒流充电和恒压充电。在充电周期结束时，如果恒压阶段的充电电流低于预设限值，充电器将自动终止充电。当电池充满电后，低于再充电阈值时，充电器将自动启动另一个充电周期。
该充电器提供多种电池充电和系统运行安全功能，包括电池温度负热敏电阻监控、充电安全定时器以及过压/过流保护。当结温超过 120°C 时，热调节功能会降低充电电流。 °C（可编程）。STAT 输出报告充电状态和任何故障情况。INT 输出在发生故障时立即通知主机。
该器件还提供一个 7 位模数转换器 (ADC)，用于监控充电电流和输入/电池/系统 (VBUS、BAT、SYS、TS) 电压。QON 引脚提供 BATFET 使能/复位控制，以退出低功耗运输模式或完全系统复位功能。
该设备系列采用 24 针、4 x 4 毫米&83
