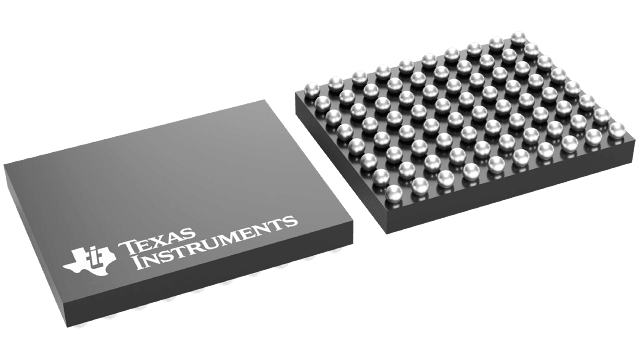

BQ25980YFFR

• 98.6% 峰值效率开关电容并联充电器，支持 2 节电池和 8A 快速充电
• 正在申请专利的双相开关电容结构已针对最高效率进行了优化
  • 输入电压为2倍电池电压（7.0V至9.54V）
  • 输出电流是输入电流的 2 倍（最高 4.75A）
  • 减少输入电缆的功率损耗
• 集成 7A 旁路模式快速充电
  • 13mΩ 充电路径电阻，适合高电流操作
• 用于电源选择的双输入电源多路复用控制器

• 支持宽范围输入电压

  • 高达 22V 的工作输入电压

  • 最大输入电压为 40V（带可选外部 ACFET）或 28V（不带外部 ACFET）

• 采用同步双 BQ25980 操作进行并行充电，充电电流高达 12A

• 集成可编程保护功能，确保安全操作
  • 输入过压保护（BUSOVP）和电池过压保护（BATOVP）
  • 输入过流保护（BUSOCP）和电池过流保护（BATOCP）
  • 输出过压保护（VOUTOVP）
  • 输入欠流保护 (BUSUCP) 和输入反向电流保护 (BUSRCP)，用于检测适配器拔出并防止升压
  • 输入短路保护（BUSSCP）
  • 电池和连接器温度监控（TSBAT_FLT 和 TSBUS_FLT）
  • 结过温保护（TDIE_FLT）
  • 可选输入过压保护，外部 ACFET 高达 40V
• 可编程设置，用于系统优化
  • 中断和中断屏蔽
  • ADC 读数和配置
• 集成 16 位 ADC，用于电压、电流和温度监控

BQ25980 是一款峰值效率高达 98.6%、电流为 8A 的电池充电解决方案，采用双相开关电容架构，适用于 2 节锂离子电池。该开关电容架构允许电缆电流为充电电流的一半，从而降低电缆功率损耗并限制温升。双相架构可提高充电效率，并降低输入和输出电容要求。与 BQ25790 等主充电器配合使用时，该系统能够以极低的功率损耗实现快速充电，从预充电到恒流 (CC)、恒压 (CV) 充电直至充电终止。

BQ25980 还支持通过内部 MOSFET 进行 7A 旁路模式充电（以前称为电池开关充电）。R 德森  在旁路模式下，充电路径电阻小于 13mΩ，可实现大电流工作。集成旁路模式允许向后兼容 10 V 快速充电适配器，以便为 2 节电池充电。

该器件通过集成多路复用器控制和外部 N-FET 驱动器支持双输入配置。它还支持单输入（无需外部 N-FET）或单 N-FET。

该设备集成了支持安全充电所需的所有保护功能，包括输入过压和过流保护、输出过压和过流保护、输入欠流和反向电流保护、输入短路保护、电池和电缆的温度感应以及开关电容和旁路模式下的结过温保护。

该设备包括一个 16 位模数转换器 (ADC)，用于提供 VAC 电压、总线电压、总线电流、输出电压、电池电压、电池电流、输入连接器温度、电池温度、结温以及管理从适配器、无线输入或移动电源对电池充电所需的其他计算测量值。
