BQ298000RUGR | X2QFN-8 | 高侧保护器 | TI

• 电压保护：
  • 过压 (OV)：±10mV
  • 欠压 (UV)：±20mV
• 电流保护:
  • 充电过流 (OCC)：±1mV
  • 放电过流 (OCD)：±1mV
  • 放电短路 (SCD)：±5mV
• 温度保护：
  • 过热 (OT)
• 其他特性：
  • 支持低至 1mΩ 的检测电阻器 (RSNS)
  • 高侧保护
  • 高 Vgs FET 驱动器
  • 0V 充电（仅限 BQ2980）
  • CTR 引脚实现对系统复位/关断的 FET 超驰控制
  • 通过外部 PTC 热敏电阻对 CTR 配置二次过热保护
• 电流消耗：
  • NORMAL 模式：4µA
  • SHUTDOWN 模式：0.1µA（最大值）
• 封装：

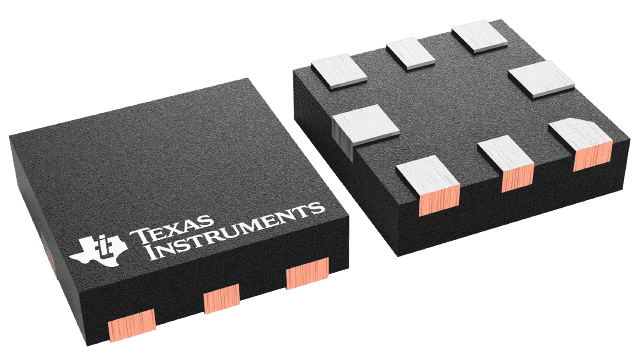

  • 8 引脚 X2QFN：1.50 × 1.50 × 0.37mm

BQ298xx 系列器件配备集成式电荷泵 FET 驱动器，为 1 节锂离子电池和锂聚合物电池提供高侧初级电池电芯保护，从而在电芯电压范围内保持一致的 Rdson。为了获得更好的系统热性能，BQ298xx 器件的精度支持使用低至 1mΩ 的检测电阻器。

通过主机控制对 BQ298xx 器件中的 CTR 引脚进行配置，以覆盖 FET 驱动器，从而创建系统复位或关断功能。或者，也可以将 CTR 引脚配置为与外部正温度系数 (PTC) 热敏电阻连接，与内部模温传感器共同实现 FET 过热保护。BQ2980xx 器件支持零伏 (0V) 充电，而 BQ2982xx 器件禁用此功能。
