CC1101RGPR

• 射频性能
  • 高灵敏度
    • 0.6 kBaud、433 MHz、1% 数据包错误率时为 –116 dBm
    • 1.2 kBaud、868 MHz、1% 数据包错误率时为 –112 dBm
  • 低电流消耗（RX 中为 14.7 mA，1.2 kBaud，868 MHz）
  • 所有支持频率的可编程输出功率高达 +12 dBm
  • 出色的接收器选择性和阻塞性能
  • 可编程数据速率从 0.6 到 600 kbps
  • 频段：300-348 MHz、387-464 MHz 和 779-928 MHz
• 模拟功能
  • 支持 2-FSK、4-FSK、GFSK 和 MSK 以及 OOK
    灵活的ASK整形
  • 由于快速稳定，适用于跳频系统
    频率合成器；75 µs 稳定时间
  • 自动频率补偿（AFC）可用于调整频率
    合成器接收信号中心频率
  • 集成模拟温度传感器
• 数字功能
  • 灵活支持面向数据包的系统；片上支持
    同步字检测、地址检查、灵活的数据包长度，以及
    自动 CRC 处理
  • 高效的SPI接口；所有寄存器均可编程
    一次“突发”传输
  • 数字 RSSI 输出
  • 可编程通道滤波器带宽
  • 可编程载波侦听（CS）指示器
  • 可编程前导质量指示器 (PQI)，用于增强保护
    对抗随机噪声中的错误同步字检测
  • 支持传输前自动清晰信道评估 (CCA)
    （适用于先听后说系统）
  • 支持每个包的链路质量指示 (LQI)
  • 可选的数据自动白化和去白化
• 低功耗特性
  • 200 nA 睡眠模式电流消耗
  • 快速启动时间；从休眠到 RX 或 TX 只需 240 µs
    模式（在 EM 参考设计 [1] 和 [2] 上测得）
  • 无线唤醒功能，用于自动低功耗 RX 轮询
  • 独立的 64 字节 RX 和 TX 数据 FIFO（支持突发模式数据传输）
• 一般的
  • 外部元件少；完全片上频率合成器，无需外部
    需要滤波器或射频开关
  • 绿色封装：符合 RoHS 标准，不含锑或溴

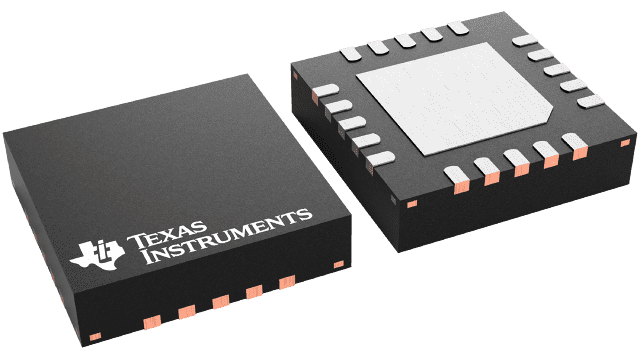

  • 小尺寸（QLP 4x4 毫米封装，20 引脚）
  • 适用于符合 EN 300 220（欧洲）和
    FCC CFR 第 15 部分（美国）
  • 适用于符合无线 MBUS 标准 EN 13757-4:2005 的系统
  • 支持异步和同步串行接收/发送模式，用于向后
    与现有无线电通信协议的兼容性
• 使用 CC1190 扩大覆盖范围
  • CC1190 [21] 是一款 850-950 MHz 的范围扩展器，是理想的
    适用于 CC1101 以增强射频性能
  • 高灵敏度——1.2 kBaud、868 MHz、1% 数据包错误时为 118 dBm
    速率–120 dBm（1.2 kBaud、915 MHz、1% 数据包错误率）
  • 868 MHz 时输出功率为 +20 dBm
  • 915 MHz 时输出功率为 +27 dBm
  • 有关更多性能数据，请参阅 AN094 [22] 和 AN096 [23]
    CC1101 + CC1190 组合
• 使用TPS62730降低电池电流
  • TPS62730 [26] 是一款具有旁路模式的降压转换器，用于
    超低功耗无线应用
  • 在 RX 模式下，3.6 V 电池的电流通常小于
    TPS62730 输出电压为 2.1 V 时为 11 mA。连接 CC1101 时
    直接连接到 3.6 V 电池，电流通常为 17 mA
  • 在 TX 中，在最大输出功率 (+12 dBm) 时，从
    当TPS62730输出电压为2.1V时，3.6V电池的电流通常为22mA。
    当将 CC1101 直接连接到 3.6 V 电池时，所消耗的电流为
    通常为 34 mA
  • 当 CC1101 进入睡眠模式时，TPS62730 可以
    处于旁路模式，可实现极低的断电电流
  • TPS62730 在旁路模式下的典型电流消耗为 30 nA。
  • CC1101 通过集成的 2.1 Ω（典型值）电阻连接到电池
    切换到旁路模式

CC1101 是一款低成本、低于 1 GHz 的收发器，专为超低功耗无线应用而设计。该电路主要用于 315、433、868 和 915 MHz 的 ISM（工业、科学和医疗）和 SRD（短距离设备）频段，但可以轻松编程以在 300-348 MHz、387-464 MHz 和 779-928 MHz 频段的其他频率下工作。

射频收发器集成了高度可配置的基带调制解调器。该调制解调器支持多种调制格式，可配置数据速率高达 600 kbps。

CC1101 为数据包处理、数据缓冲、突发传输、清晰信道评估、链路质量指示和无线电唤醒提供了广泛的硬件支持。

CC1101 的主要工作参数和 64 字节发送/接收 FIFO 可通过 SPI 接口控制。在典型系统中，CC1101 将与微控制器和一些其他无源元件一起使用。

CC1190 850-950 MHz 范围扩展器 [21] 可与 CC1101 一起用于长距离应用，以提高灵敏度和增加输出功率。
