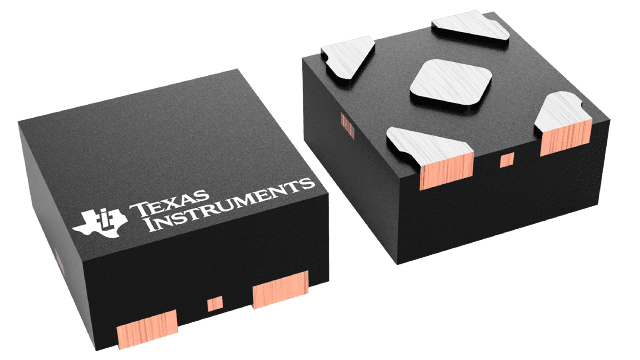

CDCBT1001DPWR

• 时钟频率范围：DC至24MHz
• 1.2 V 至 1.8 V LVCMOS 时钟电平转换：
  • VDD_IN = 1.2V ±10%
  • VDD_OUT = 1.8V ±10%
• 低加性抖动和相位噪声：
  • 0.8 ps 最大 12 kHz 至 5 MHz 附加 RMS 抖动（f 出去  = 24兆赫）
  • 1 kHz 偏移时最大相位噪声为 –120 dBc/Hz (f 出去  = 24兆赫）
  • 最大相位噪声基底为 –148dBc/Hz（f 出去  = 24 MHz，f 抵消  ≥1MHz）
• 5ns 20% 至 80% 上升/下降时间
• 10纳秒传播延迟
• 低电流消耗
• –40 °摄氏度至 85 °C工作温度范围

CDCBT1001 是一款 1.2 V 至 1.8 V 时钟缓冲器和电平转换器。VDD_IN 引脚电源电压决定输入 LVCMOS 时钟电平。VDD_OUT 引脚电源电压决定输出 LVCMOS 时钟电平。VDD_IN = 1.2 V ±10%。VDD_OUT = 1.8V ±10%

24 MHz 时 12 kHz 至 5 MHz 附加 RMS 抖动小于 0.8 ps。
