CDCVF25081PWR
1:8 3.3 V 锁相环时钟驱动器
厂家直销，批量购买价格更低
最小起订量:
2000
包装信息
封装 | 引脚

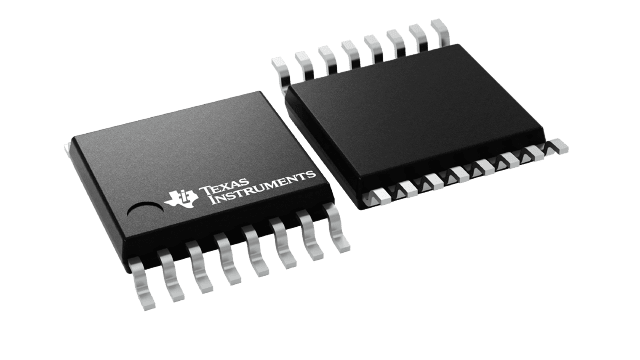

TSSOP（PW）| 16
工作温度范围（℃）
-40 至 85
包装数量 | 承运商
2,000/卷
描述
评论
CDCVF25081 的特性
- 基于锁相环的零延迟缓冲器
- 1 个时钟输入至 2 个 4 路输出组
- 无需外部 RC 网络
- 电源电压：3 V 至 3.6 V
- 工作频率：8 MHz 至 200 MHz
- 低附加抖动（周期至周期）： ±66 MHz 至 200 MHz 时为 100 ps
- 提供掉电模式
- 电流消耗：掉电模式
- 25 Ω 片上串联阻尼电阻
- 工业温度范围：-40 °摄氏度至 85 °碳
- 扩频时钟兼容 (SSC)
- 包装于
- 9.9毫米 ×3.91毫米，16引脚SOIC（D）
- 5.0毫米 ×4.4 毫米，16 引脚 TSSOP（PW）
CDCVF25081 的说明
CDCVF25081 是一款高性能、低偏斜、低抖动的锁相环时钟驱动器。它使用 PLL 将输出时钟的频率和相位精确对齐到输入时钟信号。输出分为 2 个组，总共 8 个缓冲 CLKIN 输出。当没有 CLKIN 信号时（关断模式），该器件会自动将输出置于低电平状态。
S1 和 S2 引脚可用于选择 PLL 或旁路 PLL 输出。开路时，输出将被禁用，并处于逻辑低电平状态。
该器件支持故障安全功能。此外，该器件还集成了输入迟滞功能，可防止在没有输入信号的情况下输出出现随机振荡。
该器件在 3.3V 电源环境下运行，额定电压为 -40 °摄氏度至 85 °C（环境温度）。
