DAC101S101CIMKX/NOPB

• DAC101S101Q 符合 AEC-Q100 1 级标准
  并采用汽车级制造
  流动。
• 确保单调性
• 低功耗运行
• 轨到轨电压输出
• 上电复位至零伏输出
• 宽温度范围：-40 °C至+125 °碳
• 2.7 V 至 5.5 V 的宽电源范围
• 小包装
• 断电功能
• 分辨率 10 位
• DNL +0.15，-0.05 LSB（典型值）
• 输出稳定时间 8 μs（典型值）
• 零代码误差 3.3 mV（典型值）
• 满量程误差 −0.06 %FS（典型值）
• 功耗
  • 正常模式，0.63 mW (3.6 V) / 1.41 mW (5.5
    五）典型
  • 断电模式，0.14 µW (3.6 V) / 0.33 µW
    （5.5 V）典型值

DAC101S101 是一款功能齐全的通用 10 位电压输出数模转换器 (DAC)，可采用 +2.7 V 至 5.5 V 单电源供电，3.6 V 电压下功耗仅为 175 µA。片上输出放大器支持轨到轨输出摆幅，三线串行接口在额定电源电压范围内工作时钟频率高达 30 MHz，并与标准 SPI、QSPI、MICROWIRE 和 DSP 接口兼容。竞争器件在 2.7 V 至 3.6 V 电源电压范围内时钟频率限制为 20 MHz。

DAC101S101 的电源电压用作其电压基准，提供尽可能宽的输出动态范围。上电复位电路确保 DAC 输出上电至零伏并保持该电压，直到对器件进行有效写入。断电功能可将功耗降至不到 1 微瓦。

DAC101S101 的低功耗和小封装使其成为电池供电设备的绝佳选择。

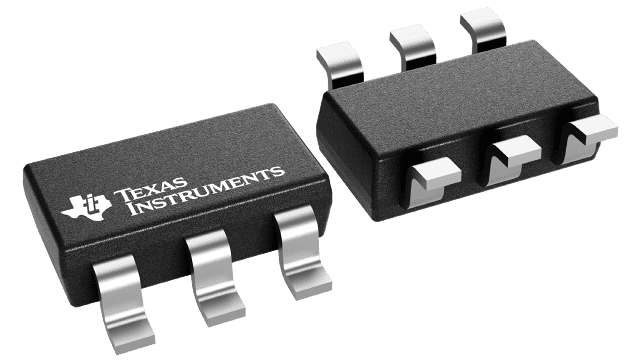

DAC101S101 可直接替代 AD5310，属于引脚兼容 DAC 系列，该系列包括 8 位 DAC081S101 和 12 位 DAC121S101。DAC101S101 的工作温度范围为 −40°C 扩展工业温度范围。 °C至+105 °C，而 DAC101S101Q 可在 1 级汽车温度范围内运行，即 −40 °C至+125 °C. DAC101S101 有 6 引线 SOT 和 8 引线 VSSOP 两种封装，而 DAC101S101Q 仅提供 6 引线 SOT 封装。
