DAC102S085CIMMX/NOPB
包装信息

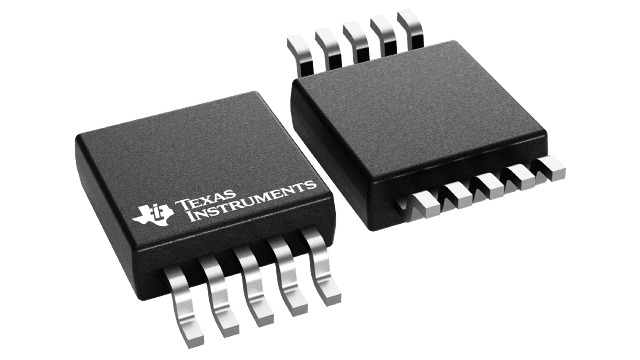

封装 | 引脚
VSSOP(DGS)| 10
工作温度范围(℃)
-40 至 105
包装数量 | 承运商
3,500/卷

描述
评论
DAC102S085 的特性
- 确保单调性
- 低功耗运行
- 轨到轨电压输出
- 上电复位至 0 V
- 同时输出更新
- 宽电源范围(2.7 V 至 5.5 V)
- 业界最小的封装
- 断电模式
- 主要规格
- 分辨率:10位
- 信息资源: ±2 LSB(最大值)
- DNL:+0.35 或 –0.25 LSB(最大值)
- 稳定时间:6 µs(最大值)
- 零代码误差:15 mV(最大值)
- 满量程误差:-0.75% FS(最大值)
- 供电
- 正常:3V 时为 0.6mW,5V 时为 1.6mW
(典型的) - 断电:3 V 时 0.3 µW,5 V 时 0.8 µW
(典型的)
- 正常:3V 时为 0.6mW,5V 时为 1.6mW
DAC102S085 的说明
DAC102S085 是一款功能齐全的通用双通道 10 位电压输出数模转换器 (DAC),可采用 2.7 V 至 5.5 V 单电源供电,功耗为 0.6 mW (3 V) 和 1.6 mW (5 V)。DAC102S085 采用 10 引脚 WSON 和 VSSOP 封装。10 引脚 WSON 封装使 DAC102S085 成为同类产品中尺寸最小的双通道 DAC。片上输出放大器支持轨到轨输出摆幅,三线串行接口在整个电源电压范围内以高达 40 MHz 的时钟频率运行。竞争器件在 2.7 V 至 3.6 V 电源电压范围内的时钟频率限制为 25 MHz。该串行接口兼容标准 SPI ™、QSPI、MICROWIRE和DSP接口。
DAC102S085 的参考电压服务于两个通道,电压可在 1 V 和 V 之间变化。 一个 ,提供尽可能宽的输出动态范围。DAC102S085 具有一个 16 位输入移位寄存器,用于控制要更新的输出、工作模式、断电条件和二进制输入数据。两个输出可以同时更新,也可以分别更新,具体取决于两个工作模式位的设置。
上电复位电路确保DAC输出电压升至零伏,并保持该电压直至对设备进行有效写入。断电功能通过三种不同的终端选项将功耗降至1微瓦以下。
DAC102S085 的低功耗和小封装使其成为电池供电设备的绝佳选择。
DAC102S085 是引脚兼容 DAC 系列产品之一,该系列产品包括 8 位 DAC084S085 和 12 位 DAC122S085。DAC102S085 的工作温度范围为 -40 至 80°C。 °C至105 °C.
