DAC104S085CISD/NOPB

• 符合汽车应用要求
• 符合 AEC-Q100 认证，结果如下：
  • 器件温度等级 1：-40 °C至125 °碳
    环境工作温度
• 确保单调性
• 低功耗运行
• 轨到轨电压输出
• 上电复位至 0 V
• 同时输出更新
• 宽电源范围（2.7 V 至 5.5 V）
• 主要规格
  • 分辨率：10位
  • 信息资源： ±2 LSB（最大值）
  • DNL：+0.35 / –0.25 LSB（最大值）
  • 稳定时间：6 µs（最大值）
  • 零代码误差：15 mV（最大值）
  • 满量程误差：-0.75% FS（最大值）
  • 典型供电功率
    • 正常模式：1.1 mW (3 V)、2.5 mW (5 V)
    • 断电：0.3 µW (3 V)、0.8µW (5 V)

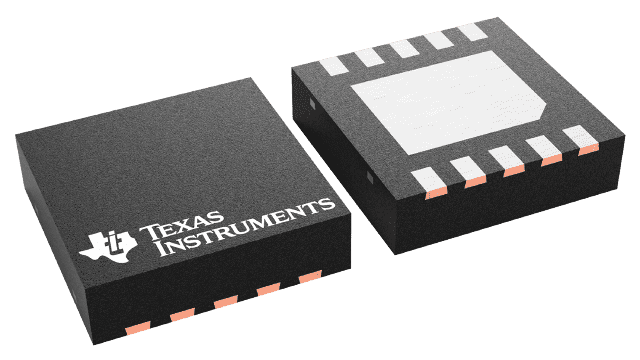

DAC104S085 器件是一款功能齐全的通用四路 10 位电压输出数模转换器 (DAC)，可采用 2.7 V 至 5.5 V 单电源供电，功耗为 1.1 mW (3 V) 和 2.5 mW (5 V)。DAC104S085 采用 10 引脚 SON 和 VSSOP 封装。10 引脚 SON 封装使 DAC104S085 成为同类产品中尺寸最小的四路 DAC。片上输出放大器支持轨到轨输出摆幅，三线串行接口在整个电源电压范围内以高达 40 MHz 的时钟频率运行。竞争器件在 2.7 V 至 3.6 V 电源电压范围内的时钟频率限制为 25 MHz。该串行接口兼容标准 SPI、QSPI、MICROWIRE 和 DSP 接口。

DAC104S085 的参考电压服务于所有四个通道，电压可在 1 V 至 V 一个 ，提供尽可能宽的输出动态范围。DAC104S085 具有一个 16 位输入移位寄存器，用于控制要更新的输出、工作模式、断电条件和二进制输入数据。所有四个输出可以同时或单独更新，具体取决于两个工作模式位的设置。

上电复位电路确保DAC输出电压升至零伏，并保持该电压直至对设备进行有效写入。断电功能通过三种不同的终端选项将功耗降至1微瓦以下。

DAC104S085 的低功耗和小封装使其成为电池供电设备的绝佳选择。

DAC104S085 是引脚兼容 DAC 系列产品之一，该系列产品包括 8 位 DAC084S085 和 12 位 DAC124S085。DAC104S085 的工作温度范围为 -40 至 80°C。 °C至+125 °C.
