DAC121S101CIMKX/NOPB

• DAC121S101-Q1 符合 AEC-Q100 1 级标准
  并采用汽车级制造
  流动。
• 确保单调性
• 低功耗运行
• 轨到轨电压输出
• 上电复位至零伏输出
• 宽温度范围：-40 °C至+125 °碳
• 2.7 V 至 5.5 V 的宽电源范围
• 小包装
• 断电功能
• 主要规格
  • 12位分辨率
  • DNL -0.15，+0.25 LSB（典型值）
  • 8µs 输出稳定时间（典型值）
  • 4mV 零代码误差（典型值）
  • 满量程误差为 –0.06%FS（典型值）
  • 0.64mW (3.6V) / 1.43mW (5.5V) 正常
    模式功耗（典型值）
  • 0.14µW（3.6V）/0.39µW（5.5V）功率
    停机模式（典型值）

• 电池供电仪器
• 数字增益和偏移调整
• 可编程电压和电流源
• 可编程衰减器
• 汽车

DAC121S101 器件是一款功能齐全的通用 12 位电压输出数模转换器 (DAC)，可采用 2.7 V 至 5.5 V 单电源供电，在 3.6 V 电压下仅消耗 177 µA 电流。片上输出放大器允许轨到轨输出摆幅，三线串行接口在指定电源电压范围内以高达 30 MHz 的时钟速率运行，并与标准 SPI 兼容 ™、QSPI、MICROWIRE 和 DSP 接口。竞争器件的时钟频率限制为 20 MHz，电源电压范围为 2.7 V 至 3.6 V。

DAC121S101 的电源电压用作其电压基准，提供尽可能宽的输出动态范围。上电复位电路确保 DAC 输出电压升至零伏，并保持该电压直至对器件进行有效写入。断电功能可将功耗降至不到 1 微瓦。

DAC121S101 的低功耗和小封装使其成为电池供电设备的绝佳选择。

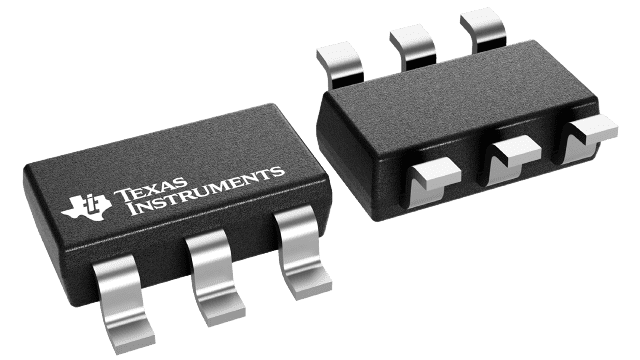

DAC121S101 可直接替代 AD5320 和 DAC7512，属于引脚兼容 DAC 系列，该系列包括 8 位 DAC081S101 和 10 位 DAC101S101。DAC121S101 的工作温度范围为 -40°C 扩展工业温度范围。 ®C 至 +104M7 自然温度范围，而 DAC121S101-Q1 可在 -40 °C至+125 °C. DAC121S101 有 6 引脚 SOT 和 8 引脚 VSSOP 两种封装，而 DAC121S101-Q1 仅有 6 引脚 SOT 封装。
