DRV5013FAEDBZRQ1

• 符合 AEC-Q100 标准的汽车应用：
  • DRV5013xxQ 1 级：T 一个  = –40 °C至125 °C（参见  设备命名法 )
  • DRV5013xxE 0 级：T 一个  = –40 °C至150 °C（参见  设备命名法 )
• 数字双极锁存霍尔传感器
• 卓越的温度稳定性
  • B OP   ±温度过高 10%
• 多种灵敏度选项（B OP  / B 反相 )
  • ±1.3 mT（FA，见  设备命名法 )
  • ±2.7 mT（AD，见  设备命名法 )
  • ±6 mT（AG，见  设备命名法 )
  • ±12 mT（BC，见  设备命名法 )
• 支持宽电压范围
  • 2.7 V 至 38 V
  • 无需外部调节器
• 开漏输出（30 mA 灌电流）
• 35µs 快速上电时间
• 封装小巧，占用空间小

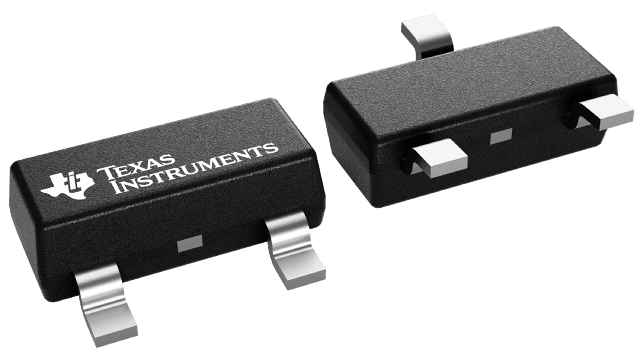

  • 表面贴装 3 引脚 SOT-23 (DBZ)
    • 2.92 毫米 ×2.37 毫米
  • 通孔3针TO-92（LPG）
    • 4.00 毫米 ×3.15 毫米
• 保护功能：
  • 反向电源保护（高达 -22 V）
  • 支持高达 40V 的负载突降
  • 输出短路保护
  • 输出电流限制
  • OUT短路至电池保护

DRV5013-Q1 器件是一款斩波稳定霍尔效应传感器，可提供具有出色温度灵敏度稳定性和集成保护功能的磁传感解决方案。

磁场通过数字双极锁存器输出指示。该 IC 具有开漏输出级，可提供 30 mA 的电流吸收能力。该器件具有 2.7 V 至 38 V 的宽工作电压范围以及高达 -22 V 的反极性保护，非常适合各种汽车应用。

提供针对反向电源状况、负载突降和输出短路或过流的内部保护功能。
