DRV5056Z1QDBZR

• 单极线性霍尔效应磁传感器
• 采用 3.3 V 和 5 V 电源供电
• 具有 0.6 V 静态偏移的模拟输出：
  • 最大化电压摆幅以实现高精度
• 磁灵敏度选项（在 V 抄送  = 5伏):
  • A1/Z1：200 mV/mT，20 mT 范围
  • A2/Z2：100 mV/mT，39 mT 范围
  • A3/Z3：50 mV/mT，79 mT 范围
  • A4/Z4：25 mV/mT，158 mT 范围
  • A6：100 mV/mT，39 mT 范围
• 快速 20 kHz 传感带宽
• 低噪音输出 ±1毫安驱动
• A1/A2/A3/A4/A6 版本有磁铁温度漂移补偿，Z1/Z2/Z3/Z4 版本无磁铁温度漂移补偿
• 标准行业包：

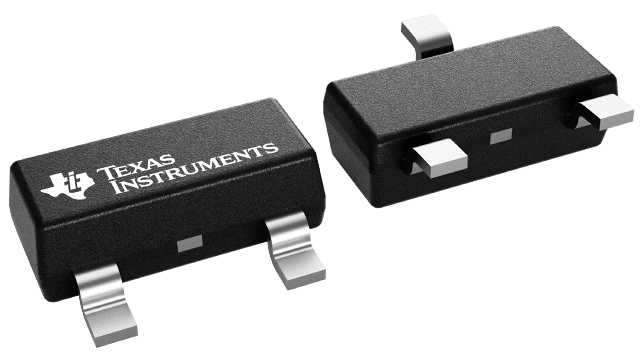

  • 表面贴装 SOT-23
  • 通孔TO-92

DRV5056 是一款线性霍尔效应传感器，其响应与磁南极的磁通密度成比例。该器件可用于各种应用中的精确位置传感。

该器件具有单极磁响应特性，当无磁场时，模拟输出驱动电压为 0.6 V，当施加南磁极时，输出电压升高。这种响应可在感测单磁极的应用中最大化输出动态范围。四种灵敏度选项可根据所需的感测范围进一步最大化输出摆幅。
