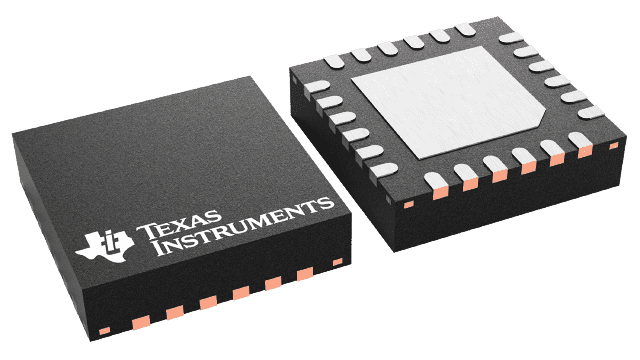

DRV8426ERGER

• 双H桥电机驱动器
  • 一个双极步进电机
  • 双双向有刷直流电机
  • 四个单向有刷直流电机
• 集成电流感应功能
  • 无需检测电阻
  • ±5% 满量程电流精度
• 4.5V 至 33V 工作电源电压范围
• 多种控制接口选项
  • 相位/启用 (PH/EN)
  • 脉宽调制（输入/输入）
• 智能调谐、快速衰减和混合衰减选项
• 低电阻 DS（开启） : 900 mΩ HS + LS 24 V, 25 °碳
• 每个桥的电流容量高
  • 2.5 A 峰值（有刷），1.5 A 满量程（步进）

  引脚兼容 -

  • DRV8424E/P：33V，330mΩ HS + LS




    DRV8436E/P：48V、900mΩ HS + LS




    DRV8434E/P：48V，330mΩ HS + LS

• 可配置关断时间 PWM 斩波
  • 7、16、24 或 32 µs
• 支持 1.8 V、3.3 V、5.0 V 逻辑输入
• 低电流睡眠模式 (2 µA)
• 扩频时钟，降低 EMI
• 有刷直流应用中的浪涌电流限制
• 封装小巧，占用空间小
• 保护功能
  • VM欠压锁定（UVLO）
  • 电荷泵欠压（CPUV）
  • 过流保护（OCP）
  • 热关断 (OTSD)
  • 故障条件输出（nFAULT）

DRV8426E/P 器件是双 H 桥电机驱动器，适用于各种工业应用。该器件可用于驱动两个直流电机或一个双极步进电机。

驱动器的输出级由配置为两个全H桥的N沟道功率MOSFET、电荷泵调节器、电流检测与调节以及保护电路组成。集成电流检测采用内部电流镜架构，无需使用大功率分流电阻，从而节省电路板面积并降低系统成本。该驱动器提供低功耗休眠模式，通过关闭大部分内部电路来实现超低静态电流消耗。此外，驱动器还提供了针对电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、输出过流 (OCP) 和器件过温 (OTSD) 的内部保护功能。

DRV8426E/P 能够驱动满量程高达 1.5 A 的步进电机或峰值高达 2.5 A 的有刷电机（取决于 PCB 设计）。
