电机驱动器

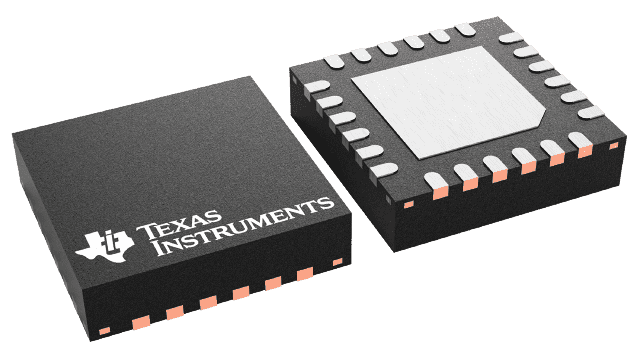

DRV8426RGER
DRV8426RGER

DRV8426RGER

具有集成电流感应和 1/256 微步进的 35 V、1.5 A 双极步进驱动器
厂家直销,批量购买价格更低
最小起订量:  3000

包装信息

封装 | 引脚

VQFN(RGE)| 24

工作温度范围(℃)

-40 至 125

包装数量 | 承运商

3,000/卷

描述

评论

DRV8426 的特性

  • PWM微步进电机驱动器
    • 简单的 STEP/DIR 接口
    • 高达 1/256 微步进分度器
  • 集成电流感应功能
    • 无需检测电阻
    • ±5% 满量程电流精度
  • 智能调谐衰减技术、固定慢速和混合衰减选项
  • 4.5 至 33V 工作电源电压范围
  • 低电阻 DS(开启)
    • 24 V、25 时 900 mΩ HS + LS °碳
  • 每个桥接器的电流容量高
    • 2.5 A 峰值,1.5 A 满量程,1.1 A 均方根
  • 引脚兼容 -
    • DRV8424/25:33V,330/550mΩ HS + LS

      DRV8436:48V、900mΩ HS + LS

      DRV8434:48V、330mΩ HS + LS

  • 可配置关断时间 PWM 斩波
    • 7 µs、16 µs、24 µs 或 32 µs。
  • 支持 1.8 V、3.3 V、5.0 V 逻辑输入
  • 低电流睡眠模式 (2 µA)
  • 扩频时钟,降低电磁干扰 (EMI)
  • 封装小巧,占用空间小
  • 保护功能
    • VM欠压锁定(UVLO)
    • 电荷泵欠压(CPUV)
    • 过流保护(OCP)
    • 热关断 (OTSD)
    • 故障条件输出(nFAULT)

DRV8426 的说明

DRV8426 是一款适用于工业和消费电子应用的步进电机驱动器。该器件完全集成两个 N 沟道功率 MOSFET H 桥驱动器、一个微步进分度器以及集成电流检测功能。DRV8426 能够驱动高达 1.5 A 的满量程输出电流(取决于 PCB 设计)。

DRV8426 采用内部电流检测架构,无需两个外部功率检测电阻,从而节省 PCB 面积和系统成本。该器件采用内部 PWM 电流调节方案,可在智能调谐、慢速衰减和混合衰减选项之间选择。智能调谐可自动调整以实现最佳电流调节,补偿电机波动和老化效应,并降低电机的可听噪声。

简单的 STEP/DIR 接口允许外部控制器管理步进电机的方向和步进速率。该器件可配置为全步进至 1/256 微步进。使用专用 nSLEEP 引脚可实现低功耗休眠模式。器件提供针对电源欠压、电荷泵故障、过流、短路和过热的保护功能。故障状态由 nFAULT 引脚指示。
