DRV8701PRGER

• 单 H 桥栅极驱动器
  • 驱动四个外部 N 沟道 MOSFET
  • 支持 100% PWM 占空比
• 5.9V 至 45V 工作电源电压范围
• 两种控制接口选项
  • 酸碱度/ 埃 N (DRV8701 埃 )
  • 磷 WM (DRV8701 磷 )
• 可调门驱动（5 级）
  • 6mA 至 150mA 拉电流
  • 12.5mA 至 300mA 灌电流
• 支持 1.8 V、3.3 V 和 5 V 逻辑输入
• 电流分流放大器 (20 V/V)
• 集成PWM电流调节
  • 限制电机浪涌电流
• 低功耗睡眠模式 (9 µA)
• 两个 LDO 稳压器为外部供电
  成分
  • AVDD：4.8 V，高达 30 mA 输出负载
  • DVDD：3.3 V，高达 30 mA 输出负载
• 小型封装和占用空间

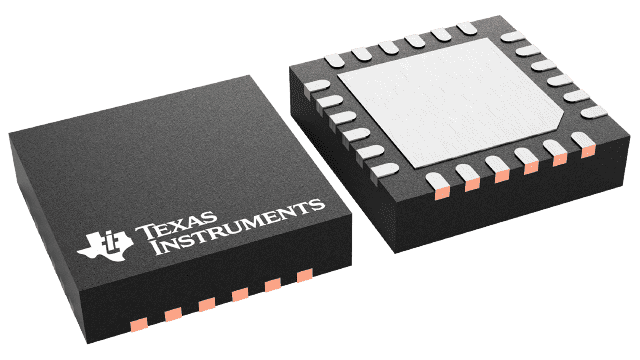

  • 24 引脚 VQFN (PowerPAD ™)
  • 4.0 ×4.0 ×0.9 毫米
• 保护功能：
  • VM 欠压锁定 (UVLO)
  • 电荷泵欠压 (CPUV)
  • 过流保护 (OCP)
  • 驾驶员前故障 (PDF)
  • 热关断 (TSD)
  • 故障条件输出 (nFAULT)

DRV8701 是一款单 H 桥栅极驱动器，使用四个外部 N 沟道 MOSFET，用于驱动 12 V 至 24 V 双向有刷直流电机。

PH/EN (DRV8701E) 或 PWM (DRV8701P) 接口可轻松连接控制器电路。内部检测放大器可实现可调电流控制。栅极驱动器包含使用固定关断时间 PWM 电流斩波来调节绕组电流的电路。

DRV8701 以 9.5 VV 驱动高侧和低侧 FET GS  栅极驱动。所有外部 FET 的栅极驱动电流均可通过 IDRIVE 引脚上的单个外部电阻进行配置。

提供低功耗睡眠模式，可关闭内部电路以实现极低的静态电流消耗。可通过将 nSLEEP 引脚置于低电平来设置此睡眠模式。

提供内部保护功能：欠压闭锁、电荷泵故障、过流关断、短路保护、预驱动器故障和过温保护。故障状态在 nFAULT 引脚上指示。
