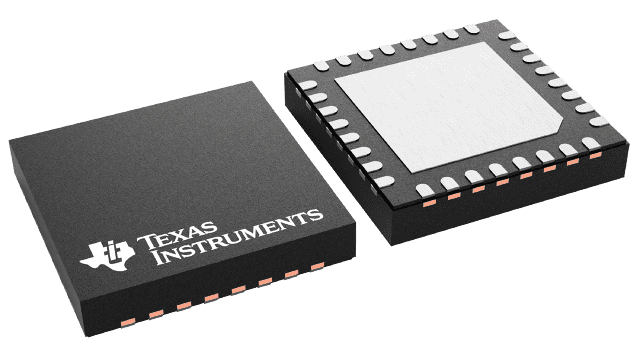

DRV8703QRHBRQ1

• 符合 AEC-Q100 汽车应用标准
  • 器件温度等级 1：-40 °C至+125 °C 环境工作温度
• 功能安全
• 提供文档来帮助设计 DRV8702-Q1 DRV8703-Q1 功能安全系统
• 单 H 桥栅极驱动器
  • 驱动四个外部 N 沟道 MOSFET
  • 支持 100% PWM 占空比
• 5.5 至 45V 工作电源电压范围
• 三种控制接口选项
  • PH/EN、独立 H 桥和 PWM
• 用于配置的串行接口 (DRV8703-Q1)
• 智能栅极驱动架构
  • 可调斜率控制
• 每个 H 桥的独立控制
• 支持 1.8 V、3.3 V 和 5 V 逻辑输入
• 电流分流放大器
• 集成PWM电流调节
• 低功耗睡眠模式
• 保护功能
  • 电源欠压锁定 (UVLO)
  • 电荷泵欠压 (CPUV) 锁定
  • 过流保护 (OCP)
  • 栅极驱动器故障 (GDF)
  • 热关断 (TSD)
  • 看门狗定时器 (DRV8703-Q1)
  • 故障状态输出 (nFAULT)

DRV870x-Q1 器件是小型单 H 桥栅极驱动器，使用四个外部 N 沟道 MOSFET 来驱动双向有刷直流电机。

PH/EN、独立 H 桥或 PWM 接口可轻松连接控制器电路。内部感测放大器提供可调电流控制。集成电荷泵支持 100% 占空比，并可用于驱动外部反向电池开关。

独立半桥模式允许共享半桥，以经济高效的方式顺序控制多个直流电机。栅极驱动器包含使用固定关断时间PWM电流斩波来调节绕组电流的电路。

DRV870x-Q1 器件采用智能栅极驱动技术，无需任何外部栅极元件（电阻和齐纳二极管），同时保护外部 FET。智能栅极驱动架构可优化死区时间，避免任何击穿情况，并通过可编程压摆率控制灵活地降低电磁干扰 (EMI)，并防止任何栅极短路情况。此外，器件还包含有源和无源下拉电路，以防止任何 dv/dt 栅极导通。
