DRV8833CRTER

• 带电流控制的双 H 桥电机驱动器
  • 1 或 2 个直流电机或 1 个步进电机
  • 低导通电阻：HS + LS = 1735 mΩ
    （典型值，25 °C）
• 输出电流能力（在V 米  = 5伏, 25 °C）
  • PWP（HTSSOP）封装
    • 每个 H 桥 0.7A RMS、1A 峰值
    • 并联模式下 1.4A RMS
  • RTE（QFN）封装
    • 每个 H 桥 0.6A RMS、1A 峰值
    • 并联模式下 1.2A RMS
• 宽电源电压范围
  • 2.7 至 10.8 V
• 集成电流调节
• 简易脉冲宽度调制 (PWM) 接口
• 1.6µA 低电流睡眠模式（5V 时）
• 小型封装和占用空间
  • 16 HTSSOP (PowerPAD ™) 5.00 ×6.40 毫米

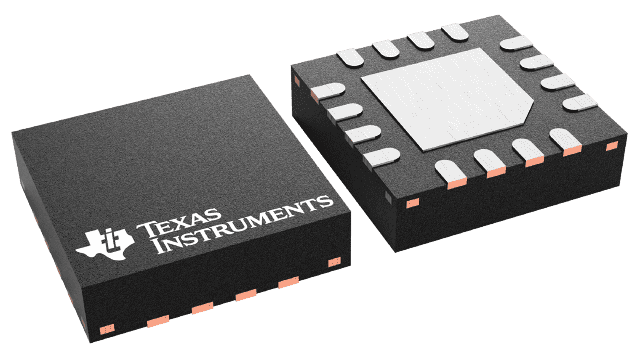

  • 16 QFN（PowerPAD） 3.00 ×3.00 毫米
• 保护功能
  • 五 米  欠压锁定 (UVLO)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • 故障指示引脚 (nFAULT)

DRV8833C 为玩具、打印机和其他机电一体化应用提供了双桥电机驱动器解决方案。

该设备有两个 H 桥，可以驱动两个直流有刷电机、一个双极步进电机、螺线管或其他电感负载。

每个 H 桥输出由一对 N 沟道和 P 沟道 MOSFET 组成，并配有调节绕组电流的电路。通过适当的 PCB 设计，DRV8833C 的每个 H 桥可在 25 伏特下连续驱动高达 700 mA 的 RMS（或直流）电流。 °C 带有 V 米  5 V 电源供电。该器件可支持每个桥接器高达 1 A 的峰值电流。在较低的 V 下，电流能力会略有下降。 米  电压。

提供带有故障输出引脚的内部关断功能，用于过流保护、短路保护、欠压锁定 (UVLO) 和过热保护。此外，还提供低功耗睡眠模式。
