DRV8834PWPR

• 双H桥电流控制电机驱动器
  • 可驱动两台直流电机或一台
    步进电机
• 两种控制模式：
  • 内置索引器逻辑，简单
    步骤/方向控制和最多
    1/32 步进微步进
  • 相位/启用控制，具有
    驱动外部参考 > 1/32 步
    微步进
• 输出电流 1.5A 连续，2.2A 峰值
  H桥（在V 米  = 5伏, 25 °C）
• 低电阻 DS（开启） : 305mΩ HS + LS
  （在 V 米  = 5伏, 25 °C）
• 宽电源电压范围：
  2.5 V 至 10.8 V
• 动态 空白的  和混合衰减模式
  平滑微步进
• PWM 绕组电流调节和限制
• 热增强型表面贴装封装

DRV8834 为玩具、打印机、相机和其他机电一体化应用提供灵活的电机驱动器解决方案。该器件配备两个 H 桥驱动器，用于驱动一个双极步进电机或两个直流电机。

每个H桥的输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥都包含用于调节或限制绕组电流的电路。

通过适当的 PCB 设计，DRV8834 的每个 H 桥可以在 25 °C 带有 V 米  5 V 电源供电。该器件可支持每个桥接器高达 2.2 A 的峰值电流。在较低的 V 下，电流能力会略有下降。 米  电压。

提供带有故障输出引脚的内部关断功能，用于过流保护、短路保护、欠压锁定和过热保护。此外，还提供低功耗睡眠模式。

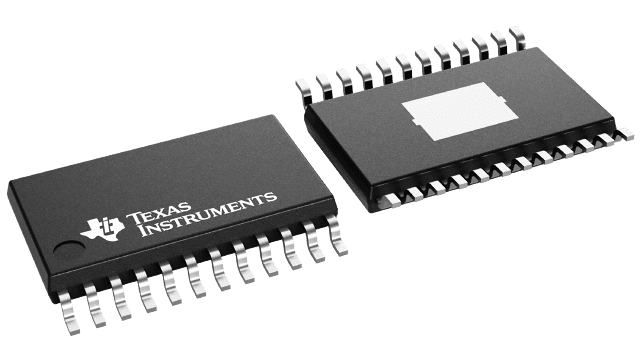

DRV8834 采用 24 引脚 HTSSOP 或 VQFN 封装，带有 PowerPAD ™（环保：符合 RoHS 且不含 Sb/Br）。
