DRV8873SPWPR

• H桥电机驱动器
  • 驱动一台直流电机、一个步进电机绕组或螺线管负载
• 4.5V 至 38V 工作电压范围
• 10A 峰值电流驱动
• 低 HS + LS R DS（开启）
  • T 时为 150 mΩ J  = 25 °电容，13.5伏
  • T 时为 250 mΩ J  = 150 °电容，13.5伏
• 用于输出电流感测的电流镜
• 可配置控制接口
  • PH/EN
  • 脉宽调制（输入1/输入2）
  • 独立半桥控制
• 支持 1.8V、3.3V、5V 逻辑输入
• SPI 或硬件接口选项
• 低功耗睡眠模式 (10 µA)
• 小型封装和占用空间

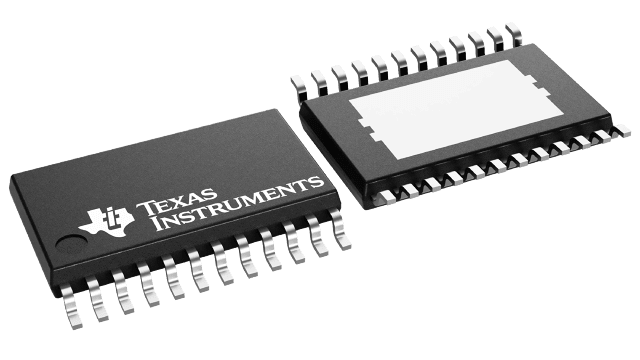

  • 24 HTSSOP PowerPAD ™IC封装
• 保护功能
  • VM 欠压锁定 (UVLO)
  • 电荷泵欠压 (CPUV)
  • 过流保护 (OCP)
  • 输出对电池短路和对地短路保护
  • 开路负载检测
  • 热关断 (TSD)
  • 故障条件输出 (nFAULT/SPI)

DRV8873 是一款集成驱动器 IC，用于驱动工业应用中的有刷直流电机。两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道 MOSFET 组成，可双向驱动电机，峰值电流高达 10 A。该器件采用单电源供电，支持 4.5 V 至 38 V 的宽输入电压范围。

PH/EN 或 PWM 接口可轻松连接控制器电路。或者，也可使用独立的半桥控制来驱动两个螺线管负载。

电流镜允许控制器监控负载电流。该电流镜近似计算流经高端 FET 的电流，无需使用大功率电阻来感测电流。

提供低功耗休眠模式，通过关闭大部分内部电路实现极低的静态电流消耗。内部保护功能包括欠压锁定、电荷泵故障、过流保护、短路保护、开路负载检测和过温保护。故障状态通过 nFAULT 引脚和 SPI 寄存器指示。
