电机驱动器

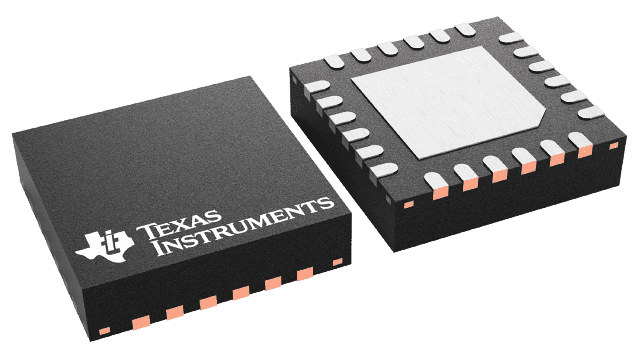

DRV8935PRGER
DRV8935PRGER

DRV8935PRGER

33V、2.5A 四路独立半桥驱动器,具有电流调节功能
厂家直销,批量购买价格更低
最小起订量:  3000

包装信息

封装 | 引脚

VQFN(RGE)| 24

工作温度范围(℃)

-40 至 125

包装数量 | 承运商

3,000/卷

描述

评论

DRV8935 的特性

  • 四路半桥驱动器
    • 可驱动最多四个电磁阀负载、两个直流电机、一个步进电机或其他负载
  • 集成电流感应和调节
  • 4.5V 至 33V 工作电源电压范围
  • 低电阻 DS(开启) : 330 mΩ HS + LS 24 V, 25 °碳
  • 24 V、25 时最大驱动电流为 2.5 A °碳
  • 引脚兼容 -

    • DRV8932:33V、900mΩ HS + LS

      DRV8955:48V、330mΩ HS + LS

    • 封装小巧,占用空间小
  • 可配置关断时间 PWM 斩波
    • 7、16、24 或 32 µs
  • 支持 1.8 V、3.3 V、5.0 V 逻辑输入
  • 低电流睡眠模式 (2 µA)
  • 扩频时钟,降低电磁干扰 (EMI)
  • 保护功能
    • VM欠压锁定(UVLO)
    • 电荷泵欠压(CPUV)
    • 过流保护(OCP)
    • 热关断 (OTSD)
    • 故障条件输出(nFAULT)]

DRV8935 的说明

DRV8935 提供四个适用于工业应用的半桥驱动器。该器件可用于驱动最多四个电磁负载、两个直流电机、一个步进电机或其他负载。每个通道的输出级由配置成半桥的 N 沟道功率 MOSFET 组成。简单的 PWM 接口可轻松与控制器连接。

DRV8935 采用单电源供电,支持 4.5 V 至 33 V 的宽输入电源范围。DRV8935 每通道可提供高达 2.5 A 峰值或 1.75 A RMS 输出电流(取决于 PCB 设计)。

提供低功耗休眠模式,通过关闭大部分内部电路来实现低静态电流消耗。内部保护功能包括欠压锁定、每个 FET 的过流保护、短路保护和过温保护。故障状态由 nFAULT 引脚指示。
