ESD204DQAR

• IEC 61000-4-2 4级 ESD 保护
  • ±30kV接触放电
  • ±30kV气隙放电
• IEC 61000-4-4 EFT 保护
  • 80A（5/50纳秒）
• IEC 61000-4-5 电涌保护
  • 5.5A（8/20微秒）
  • 低浪涌钳位电压
    5.5 AI 时 8.5 V 聚丙烯
• IO电容：
  • 0.55 pF（典型值）
• 符合 HDMI 2.0 标准
• 直流击穿电压：5.5 V（最小值）
• 超低漏电流：10 nA（最大值）
• 支持高达 6 Gbps 的高速接口
• 工业温度范围：-40 °C至+125 °碳
• 简易流通路由包

ESD204 是一款双向 TVS ESD 保护二极管阵列，用于 HDMI 和 USB 浪涌保护，最高可达 5.5 A (8/20 µs)。ESD204 的额定 ESD 冲​​击消散能力达到 IEC 61000-4-2 国际标准（4 级）规定的最高水平。

ESD204 提供的低钳位电压和高差分带宽使器件能够干净地传输高速信号，同时为下游器件提供强大的保护。该器件每通道电容低至 0.55 pF，非常适合保护高达 6 Gbps 的高速接口，例如 HDMI 2.0、HDMI 1.4、USB 3.0 和以太网 1G。低动态电阻和低钳位电压可确保系统级保护免受瞬态事件的影响。

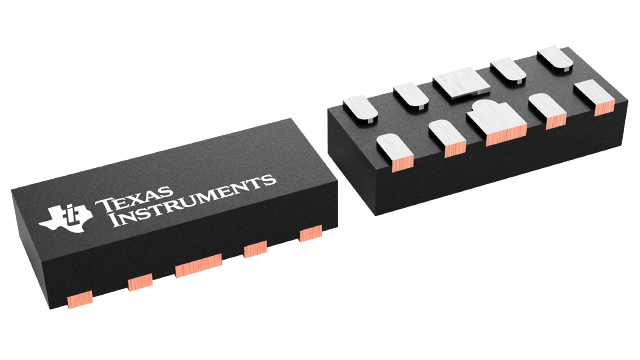

ESD204 采用行业标准 USON-10 (DQA) 封装。该封装采用直通式布线，引脚间距仅为 0.5 毫米，简化了实现过程并缩短了设计时间。
