ESD2CAN24DCKRQ1

• IEC 61000-4-2 4级 ESD 保护：
  • ±30千伏， ±25千伏或 ±20千伏接触放电
  • ±30千伏， ±25千伏或 ±20kV气隙放电
• ISO 10605（330 pF，330 Ω）ESD 保护：
  • ±30千伏， ±25千伏或 ±20千伏接触放电
  • ±30千伏， ±25千伏或 ±20kV气隙放电
• 经测试符合 IEC 61000-4-5 标准
• 24V工作电压
• 双向 ESD 保护
• 双通道器件通过单个元件提供完整的 ESD 保护
• 低钳位电压保护下游元件
• 符合 AEC-Q101 认证
• I/O电容 = 3 pF、2.5 pF或1.7 pF（典型值）

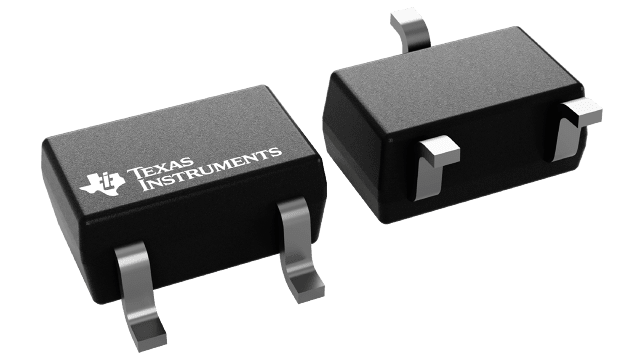

• SOT-23（DBZ）小型、标准、通用封装
• SOT-323、SC-70 (DCK) 非常小、标准、节省空间、通用尺寸
• 用于自动光学检测（AOI）的引线封装

ESD2CANxx24-Q1 是一款用于控制器局域网 (CAN) 接口保护的双向 ESD 保护二极管。ESD2CANxx24-Q1 的额定接触 ESD 冲​​击消散能力超出 ISO 10605 汽车标准规定的最高水平 ( ±30千伏接触器， ±30 kV气隙）。低动态电阻和低钳位电压可实现系统级保护，防止瞬态事件。这种保护至关重要，因为汽车系统需要高水平的稳健性和可靠性才能满足安全应用的需求。

该器件每通道具有低IO电容，其引脚布局可适配两条汽车CAN总线线路（CANH和CANL），防止静电放电(ESD)和其他瞬变造成的损坏。此外，ESD2CANxx24-Q1的线路电容典型值为3 pF或更低，适用于支持高达10 Mbps数据速率的CAN、CANFD、CAN SiC和CAN-XL应用。

ESD2CANxx24-Q1 采用双引线封装，方便布线。
