ESD2CANFD24DBZR

• IEC 61000-4-2 4级 ESD 保护：
  • ±25千伏接触放电
  • ±25kV气隙放电
• 经测试符合 IEC 61000-4-5 标准
• 24V工作电压
• 双向 ESD 保护
• 双通道器件通过单个元件提供完整的 ESD 保护
• 低钳位电压保护下游元件
• I/O电容=2.5pF（典型值）

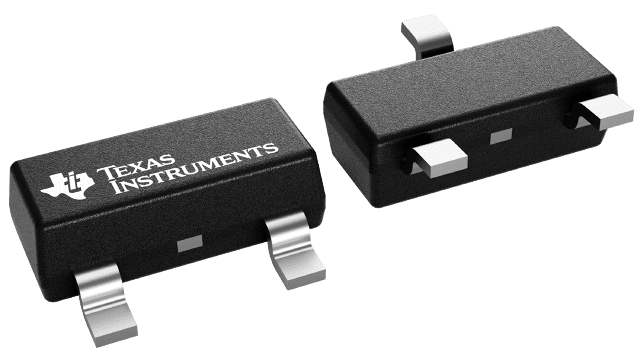

• SOT-23（DBZ）小型、标准、通用封装
• 用于自动光学检测（AOI）的引线封装

ESD2CANFD24 是一款用于控制器局域网 (CAN) 接口保护的双向 ESD 保护二极管。ESD2CANFD24 的额定接触 ESD 冲​​击消散能力超出 IEC 61000-4-2 标准规定的最大水平 ( ±25千伏接触器， ±25 kV气隙）。低动态电阻和低钳位电压可实现系统级保护，抵御瞬态事件。这种保护至关重要，因为安全应用的系统需要高水平的稳健性和可靠性。

该器件每通道具有低IO电容，其引脚布局可适配两条CAN总线线路（CANH和CANL），从而防止静电放电(ESD)和其他瞬变造成的损坏。此外，ESD2CANFD24的线路电容典型值为2.5 pF或更低，适用于支持高达10 Mbps数据速率的CAN、CANFD、CAN SiC和CAN-XL应用。

ESD2CANFD24 采用引线封装，方便布线。
