ESD341DPLR

• IEC 61000-4-2 4级 ESD 保护
  • 30千伏接触放电
  • 30kV空气间隙放电
• IEC 61000-4-5电涌保护
  • 5.4A（8/20微秒）
• IO电容：
  • 0.66 pF（典型值）
• 直流击穿电压： ±6.2 V（典型值）
• 超低漏电流：100 nA（最大值）
• 低 ESD 钳位电压：16 A TLP 时为 10.2 V
• 低插入损耗：5 GHz（-3 dB 带宽，DPL）
• 支持高达 3.4 Gbps 的高速接口
• 工业温度范围：-40 °C至+125 °碳
• 节省空间的行业标准 0201 封装（0.6 毫米 ×0.3 毫米 ×0.3毫米）

ESD341 是一款用于 HDMI 1.4 电路保护的双向 TVS ESD 保护二极管。其额定 ESD 冲​​击消散能力达到 IEC 61000-4-2 国际标准（4 级）规定的最高水平。

该器件具有 0.66 pF（典型值）IO 电容，可实现高达 3.4 Gbps 的高速接口保护，并支持 HDMI 1.4b 等协议。低动态电阻和低钳位电压可确保系统级保护，免受瞬态事件的影响。

30 kV ESD 额定值和 5.4 A 浪涌在微型封装中提供了强大的瞬态保护，用于保护便携式电子设备和其他空间受限的应用（如可穿戴设备）中的 3.6 V 电源轨。

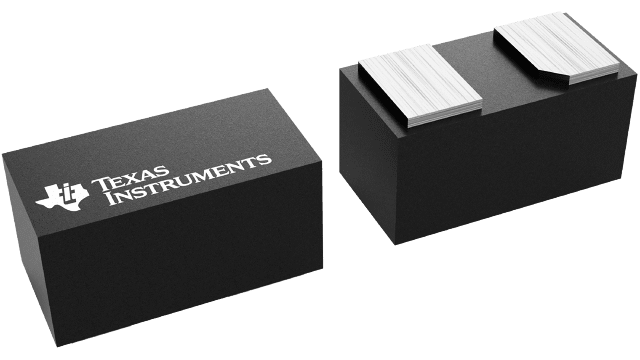

ESD341 采用行业标准 0201 (DPL) 封装。
