ESDS304DBVR

• IEC 61000-4-2 4级 ESD 保护：
  • ±30kV接触放电
  • ±30kV空气间隙放电
• IEC 61000-4-4 EFT保护：
  • 80A（5/50纳秒）
• IEC 61000-4-5电涌保护：
  • 12A（8/20微秒）
  • 低浪涌钳位电压 6V（12A Ipp）
• IO电容：
  • 2.3pF（典型值）
• 直流击穿电压：4.5V（最小）
• 超低漏电流：3nA（典型值）
• 支持高达 1 Gbps 的高速接口
• 工业温度范围：-40 °C至+125 °碳
• 简易流通路由包 (ESDS302)

ESDS302 和 ESDS304 器件分别为双通道和四通道配置的单向 TVS ESD 保护二极管阵列，用于高达 12A (8/20µs) 的以太网和 USB 浪涌保护。ESDS302 和 ESDS304 器件的额定 ESD 冲​​击消散能力高达 30kV，符合 IEC 61000-4-2 国际标准（> 4 级）。

该器件每通道具有 2.3pF IO 电容，使其成为保护以太网等高速接口的绝佳选择 ™1G 和 USB 2.0。低动态电阻和低钳位电压可提供针对瞬态事件的系统级保护。

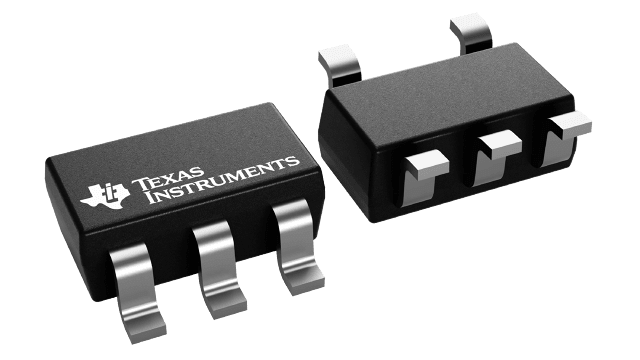

ESDS302、ESDS304 设备采用行业标准 5 引脚 SOT23 封装。
