INA199C2RSWR

• 宽共模范围：-0.3V 至 26V
• 失调电压： ±150 µV（最大值）（可实现 10 mV 满量程分流压降）
• 准确性：
  • 增益误差（最大过温误差）：
    • ±1%（C 版）
    • ±1.5%（A 版和 B 版）
  • 0.5-µV/ °C 失调漂移（最大值）
  • 10-ppm/ °C 增益漂移（最大值）
• 增益选择：
  • INA199x1：50V/V
  • INA199x2: 100V/V
  • INA199x3：200V/V
• 静态电流：100µA（最大值）

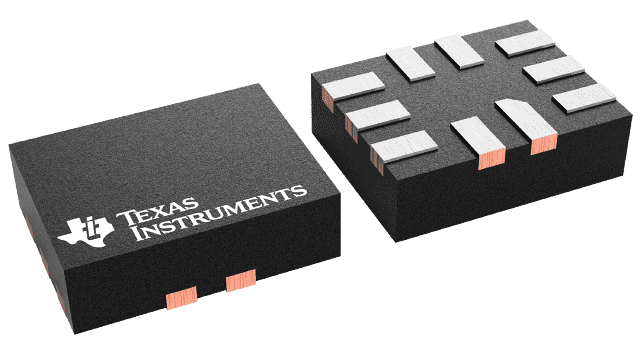

• 封装：6 引脚 SC70、10 引脚 UQFN

INA199 系列电压输出电流分流监控器（也称为电流检测放大器）通常用于过流保护、系统优化的精密电流测量或闭环反馈电路。该系列器件可检测分流电阻两端的压降，共模电压范围为 –0.3 V 至 26 V，且与电源电压无关。提供三种固定增益：50 V/V、100 V/V 和 200 V/V。零漂移架构的低失调特性使其能够实现电流检测，分流电阻两端的最大压降可低至 10 mV 满量程。

这些器件采用 2.7 V 至 26 V 单电源供电，最大电源电流为 100 µA。所有版本额定电压均为 -40 °C至125 °C，并提供 SC70-6 和薄型 UQFN-10 封装。
