AEC Q100：符合汽车应用标准
1级：-40 °C至125 °C环境温度
功能安全
符合ISO 11898-2:2016物理层标准
支持高达 1 Mbps 的经典 CAN 和高达 5 Mbps 的 FD（灵活数据速率）
低环路延迟：152 ns
保护功能
- 直流母线故障保护电压： ±70伏
- 总线引脚上的 HBM ESD 容差： ±16千伏
- 驱动器主导超时 (TXD DTO)
- V 上的欠压保护 CC1 和 V CC2
共模电压范围： ±30伏
未通电时，理想的无源高阻抗总线端子
高 CMTI：100 kV/µs
五 CC1 电压范围：1.71 V 至 5.5 V
- 支持 1.8 V、2.5 V、3.3 V 和 5.0 V 逻辑接口至 CAN 控制器
五 CC2 电压范围：4.5 V 至 5.5 V
强大的电磁兼容性 (EMC)
- 系统级 ESD、EFT 和浪涌抗扰度
- 低排放
16-SOIC 和 8-SOIC 封装选项
可用的工业版本：ISO1042
安全相关认证：
- 7071-V PK 五 IOTM 和 1500 V PK 五 IORM （强化和基本选项）符合 DIN VDE V 0884-11:2017-01
- 5000伏有效值按照 UL 1577 隔离 1 分钟
- CQC、TUV 和 CSA 认证

ISO1042-Q1 的说明

ISO1042-Q1 器件是一款符合 ISO11898-2 (2016) 标准规范的电气隔离控制器局域网 (CAN) 收发器。ISO1042-Q1 器件提供 ±70V 直流母线故障保护和 ±30 V共模电压范围。该器件在CAN FD模式下支持高达5 Mbps的数据速率，与传统CAN相比，有效载荷传输速度更快。该器件采用二氧化硅（SiO&67

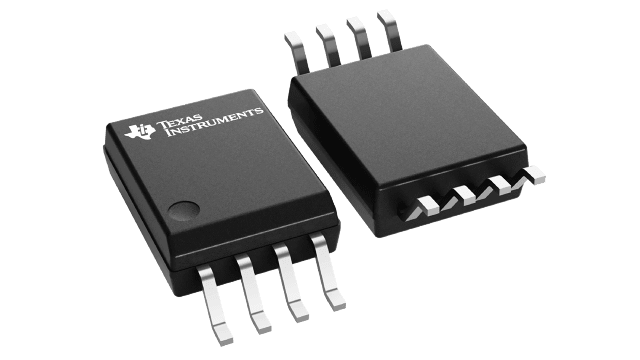

38&)耐压5000V的绝缘屏障有效值工作电压1060V 有效值电磁兼容性已显著增强，符合系统级 ESD、EFT、浪涌和辐射标准。与隔离电源配合使用，该器件可防止高压，并防止总线噪声电流进入本地接地。ISO1042-Q1 器件提供基本隔离和增强隔离两种版本（参见 增强型和基本隔离选项 )。ISO1042-Q1 器件支持 –40 °C至+125 °C. 该设备采用 SOIC-16（DW）封装和更小的 SOIC-8（DWV）封装。
