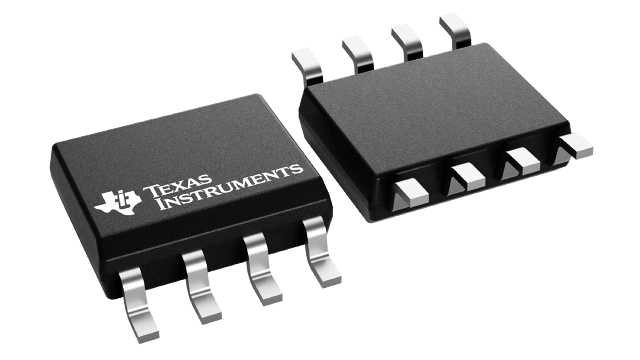

ISO1211DR
用于数字输入模块的单通道隔离式 24V 至 60V 数字输入接收器
厂家直销，批量购买价格更低
最小起订量:
2500
包装信息
封装 | 引脚
小外形尺寸集成电路（D）| 8
工作温度范围（℃）
-40 至 125
包装数量 | 承运商
2,500/卷
描述
评论
特征
&26
27&
符合 IEC 61131-2；类型 1、2、3
24 V 隔离数字输入的特性
•支持 9 V 至 300 V 直流和交流数字输入
使用外部电阻的设计
•精确的电流限制，实现低功耗：
– 3 型为 2.2 mA 至 2.47 mA
– 最高可调至 6.5 mA
•无需现场电源
•高输入电压范围，具有反极性
保护：
±60伏
•断线检测（参考 TIDA-01509）
•可配置为源极输入或漏极输入
•高数据速率：高达 4 Mbps
•启用引脚以复用输出信号
•高瞬态抗扰度：
±70kV/µs 共模抑制比
•宽电源范围（VCC1）：2.25 V 至 5.5 V
•环境温度范围：-40
°C至+125
°碳
•紧凑型封装选项：
– 单通道 ISO1211，SOIC-8
– 双通道 ISO1212，SSOP-16
•安全相关认证：
– 符合 DIN VDE V 0884-11 的基本绝缘
– UL 1577 认证，2500 VRMS 绝缘
– IEC 60950-1、IEC 62368-1、IEC 61010-1 和
GB 4943.1-2011认证
应用
可编程逻辑控制器（PLC）
– 数字输入模块
– 混合 I/O 模块
•电机驱动 I/O 和位置反馈
•CNC控制
•数据采集
•二进制输入模块
描述
ISO1211 和 ISO1212 器件为隔离型 24 V
至 60 V 数字输入接收器，符合 IEC
61131-2 类型 1、2 和 3 特性。这些
器件支持 9 V 至 300 V 直流和交流数字输入
可编程逻辑控制器（PLC）中的模块，
电机控制、电网基础设施和其他工业
应用。与传统的光耦合器解决方案不同
采用分立的、不精确的电流限制电路，
ISO121x 器件提供简单、低功耗
具有精确电流限制的解决方案，以实现
紧凑、高密度I/O模块的设计。
这些设备不需要现场电源
并可配置为源输入或漏输入。
ISO121x 器件在电源范围内运行
2.25 V 至 5.5 V，支持 2.5 V、3.3 V 和 5 V
控制器。
±60V 输入公差，反向
极性保护有助于确保输入引脚
在发生故障时，反向保护可忽略不计
电流。这些设备支持高达 4 Mbps 的数据
速率通过150纳秒的最小脉冲宽度
高速运行。ISO1211 器件非常适合
对于需要通道间隔离的设计
ISO1212 器件非常适合多通道
空间受限的设计。
ISO121x 器件减少了元件数量，
简化系统设计、提高性能，以及
与传统方法相比，降低电路板温度
解决方案。有关详细信息，请参阅如何简化
隔离式 24V PLC 数字输入模块设计 TI
技术说明，如何提高
电机驱动器中的隔离数字输入 TI 技术说明，
以及如何设计隔离比较器
±48伏，
110V 和 240V DC 和 AC 检测 TI 技术说明。
