隔离器件
ISO7021FDR
ISO7021FDR

ISO7021FDR

超低功耗、ATEX/IECEx 认证的双通道数字隔离器
厂家直销,批量购买价格更低
最小起订量:  2500

包装信息

封装 | 引脚

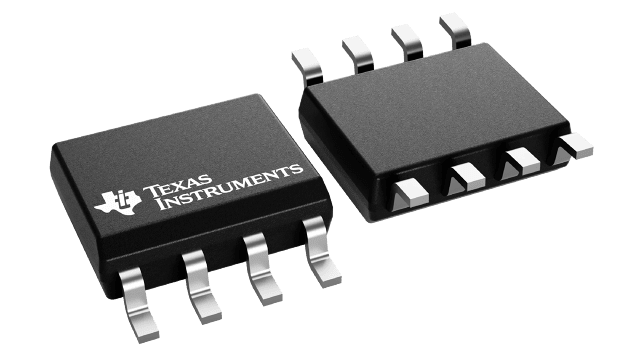

小外形尺寸集成电路(D)| 8

工作温度范围(℃)

-55 至 125

包装数量 | 承运商

2,500/卷

描述

评论

ISO7021 的功能

  • 超低功耗
    • 每通道静态电流 4.8µA (3.3V)
    • 100kbps(3.3V)时每通道 15µA
    • 1Mbps(3.3V)时每通道 120µA
  • 坚固的隔离屏障
    • 预计寿命超过100年
    • 3000VRMS隔离等级
    • ±100kV/µs 典型 CMTI
  • 宽电源范围:1.71V 至 1.89V 和 2.25V 至 5.5V
  • 宽温度范围:-55 °C至125 °碳
  • 小型 8-SOIC 封装 (8-D)
  • 信令速率:高达4Mbps
  • 默认输出高 (ISO7021) 和低 (ISO7021F) 选项
  • 强大的电磁兼容性(EMC)
    • 系统级 ESD、EFT 和浪涌抗扰度
    • ±隔离栅上 8kV IEC 61000-4-2 接触放电保护
    • 排放量极低
  • 安全相关认证:
    • DIN EN IEC 60747-17 (VDE 0884-17)
    • UL 1577 元件识别计划
    • IEC 62368-1、IEC 61010-1和GB 4943.1
    • IECEx(IEC 60079-0 和 IEC 60079-11)和 ATEX(EN IEC60079-0 和 EN 60079-11)

ISO7021 的描述

ISO7021 器件是一款超低功耗多通道数字隔离器,可用于隔离 CMOS 或 LVCMOS 数字 I/O。每个隔离通道均配备逻辑输入和输出缓冲器,由双电容式二氧化硅 (SiO2) 绝缘栅隔离。创新的边沿架构与开关键控调制方案相结合,使这些隔离器功耗极低,同时满足 UL1577 规定的 3000VRMS 隔离额定值。该器件每通道动态电流消耗低于 120µA/Mbps,每通道静态电流消耗为 4.8µA (3.3V),因此 ISO7021 适用于功耗和散热受限的系统设计。

该器件可在低至 1.71V 和高至 5.5V 的电压下工作,并且在隔离栅两侧采用不同的电源电压时仍能完全正常工作。这款双通道隔离器采用窄体 8-SOIC 封装,其中一个正向通道和一个反向通道均采用 8-SOIC 封装。该器件具有默认的高电平和低电平输出选项。如果输入电源或信号丢失,则 ISO7021 器件(不带后缀 F)的默认输出为高电平,而 ISO7021F 器件(带后缀 F)的默认输出为低电平。更多信息,请参阅“器件功能模式”部分。
