超低功耗
- 每通道静态电流 3.5 µA (3.3 V)
- 100 kbps (3.3 V) 时每通道 15 µA
- 1 Mbps (3.3 V) 时每通道 116 µA
坚固的隔离屏障
- 预计寿命超过100年
- 3000伏有效值隔离等级
- ±100 kV/µs 典型 CMTI
宽电源范围：1.71 V 至 1.89 V 和 2.25 V 至 5.5 V
温度范围广：
- 1.71 V 至 1.89 V：–55 °C至+105 °碳
- 2.25 V 至 5.5 V：–55 °C至+125 °碳

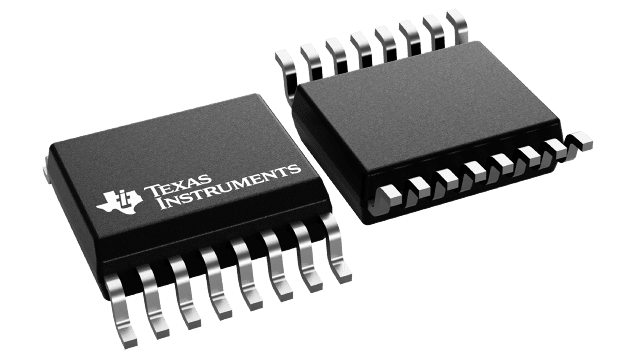

小型 16-QSOP 封装 (16-DBQ)
信令速率：高达4 Mbps
默认输出高的（ISO7041）和低的（ISO7041F）选项
强大的电磁兼容性（EMC）
- 系统级 ESD、EFT 和浪涌抗扰度
- ±隔离栅上 8 kV IEC 61000-4-2 接触放电保护
- 排放量极低
安全相关认证：
- UL 1577 元件识别计划
- DIN VDE V 0884-11
- CQC、TUV和CSA
- IECEx（IEC 60079-0 和 IEC 60079-11）和 ATEX（EN 60079-0 和 EN 60079-11）

ISO7041 的描述

ISO7041 是一款超低功耗、多通道数字隔离器，可用于隔离 CMOS 或 LVCMOS 数字 I/O。每个隔离通道均配备逻辑输入和输出缓冲器，由双电容二氧化硅 (SiO&42) 隔离。

43&) 绝缘屏障。创新的边缘架构与开关键控调制方案相结合，使这些隔离器能够消耗极低的功率，同时满足 3000 V 的要求。有效值隔离额定值符合 UL1577 标准。该器件每通道动态电流消耗低于 120 µA/Mbps，每通道静态电流消耗在 3.3 V 时为 3.5 µA，因此 ISO7041 可在功率和热受限的系统设计中使用。

该器件可在低至 1.71 V 和高至 5.5 V 的电压下工作，并且在隔离栅两侧采用不同的电源电压时仍能完全正常工作。这款四通道隔离器采用 16-QSOP 封装，具有三个正向通道和一个反向通道。器件具有默认输出高电平和低电平选项。如果输入电源或信号丢失，则默认输出为高的对于不带后缀 F 的 ISO7041 设备，以及低的适用于带有 F 后缀的 ISO7041F 设备。更多信息，请参阅“设备功能模式”部分。
