信令速率：25 Mbps
输入端集成噪声滤波器
默认输出‘高’和‘低’选项
低功耗：典型值抄送每个通道
速度为 1 Mbps 时：
- ISO7320：1.2 mA（5 V 电源），
  0.9 mA（3.3 V 电源）
- ISO7321：1.7 mA（5 V 电源），
  1.2 mA（3.3 V 电源）
低传播延迟：33 纳秒
典型值（5V 电源）
3.3 V 和 5 V 电平转换
宽温度范围：-40 °C至125 °碳
65 KV/µs 瞬态抗扰度，
典型值（5V 电源）
强大的电磁兼容性 (EMC)
- 系统级 ESD、EFT 和浪涌抗扰度
- 低排放
隔离屏障寿命：> 25年
采用 3.3 V 和 5 V 电源供电

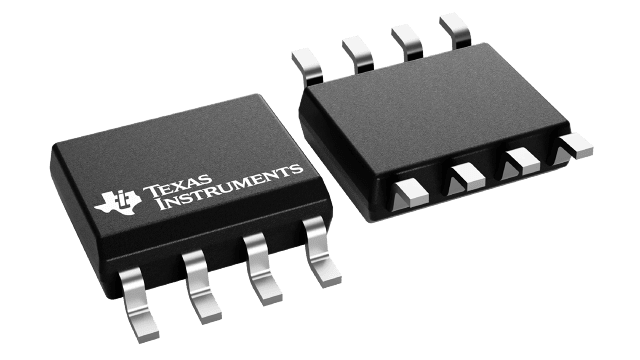

窄体 SOIC-8 封装
安全和监管批准：
- 4242 伏 PK 隔离符合 DIN V VDE V 0884-10
  和 DIN EN 61010-1
- 3000伏有效值按照 UL 1577 隔离 1 分钟
- CSA 元件验收通知 5A、IEC
  60950-1 和 IEC 61010-1 标准
- 符合 GB4943.1-2011 的 CQC 认证

ISO7320FC 的描述

ISO732x 提供高达 3000 V 的电流隔离有效值按照 UL 和 4242 V 进行 1 分钟 PK 符合 VDE 标准。这些器件具有两个隔离通道，由二氧化硅 (SiO&34

35&) 绝缘屏障。ISO7320 的两个通道方向相同，而 ISO7321 的两个通道方向相反。如果输入电源或信号丢失，后缀为“F”的设备默认输出为“低”，后缀不为“F”的设备默认输出为“高”。参见 设备功能模式 更多详情，请访问：https://www.isolatedpower.com/en/products/isolatedpower-power-controllers/。这些器件与隔离电源配合使用，可防止数据总线或其他电路上的噪声电流进入本地接地，从而干扰或损坏敏感电路。ISO732x 集成了噪声滤波器，适用于器件输入引脚可能存在短噪声脉冲的恶劣工业环境。ISO732x 具有 TTL 输入阈值，工作电压为 3 V 至 5.5 V。通过创新的芯片设计和布局技术，ISO732x 的电磁兼容性得到显著增强，符合系统级 ESD、EFT、浪涌和辐射标准。
