符合汽车应用要求
符合 AEC-Q100 认证，结果如下：
- 器件温度等级 1：-40 °C至+125 °C 环境工作温度范围
- 设备 HBM 分类等级 3A
- 设备 CDM 分类等级 C6
信令速率：25 Mbps
输入端集成噪声滤波器
默认输出和选项
低功耗：典型值抄送每通道 1 Mbps：
- ISO7320-Q1：1.2 mA（5 V 电源），
  0.9 mA（3.3 V 电源）
- ISO7321-Q1：1.7 mA（5 V 电源），
  1.2 mA（3.3 V 电源）
低传播延迟：33 纳秒
典型值（5V 电源）
3.3V 和 5V 电平转换
65kV/μs瞬态抗扰度，
典型值（5V 电源）
强大的电磁兼容性 (EMC)
- 系统级 ESD、EFT 和浪涌抗扰度
- 低排放
隔离屏障寿命：> 25年
采用 3.3V 和 5V 电源供电

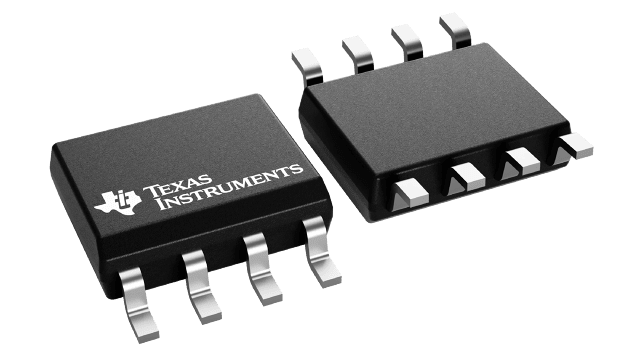

窄体 SOIC-8 封装
安全和监管批准：
- 4242-V PK 隔离符合 DIN V VDE V 0884-10 和 DIN EN 61010-1
- 3000伏有效值按照 UL 1577 隔离 1 分钟
- CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 标准
- 计划根据 GB4943.1-2011 进行 CQC 认证

ISO7321-Q1 的说明

ISO732x-Q1 系列器件提供高达 3000 V 的电流隔离有效值按照 UL 1577 和 4242 V 持续 1 分钟 PK 符合 VDE V 0884-10 标准。这些器件具有两个隔离通道，由二氧化硅 (SiO&50

51&)绝缘屏障。

ISO7320-Q1 的两个通道方向相同，而 ISO7321-Q1 的两个通道方向相反。如果输入电源或信号丢失，则默认输出为带后缀的可订购部件号，不带后缀的可订购部件号。有关更多信息，请参阅。与隔离电源配合使用，这些器件可防止数据总线或其他电路上的噪声电流进入本地接地并干扰或损坏敏感电路。ISO732x-Q1 系列器件集成了噪声滤波器，适用于器件输入引脚可能存在短噪声脉冲的恶劣工业环境。ISO732x-Q1 系列器件具有 TTL 输入阈值，并采用 3V 至 5.5V 电源电平工作。

通过创新的芯片设计和布局技术，ISO732x-Q1 系列设备的电磁兼容性得到显著增强，从而满足系统级 ESD、EFT、浪涌和辐射标准。

对于所有可用的封装，请参阅数据表末尾的可订购附录。
