ISO7710DR

• 100Mbps数据速率
• 坚固的隔离屏障：
  • 1500VRMS 工作电压下预计使用寿命 >30 年
  • 高达 5000VRMS 隔离额定值
  • 高达 12.8kV 的浪涌能力
  • ±100kV/µs 典型 CMTI
• 宽电源范围：2.25V 至 5.5V
• 2.25V至5.5V电平转换
• 默认输出高（ISO7710）和低（ISO7710F）选项
• 宽温度范围：-55 °C至125 °碳
• 低功耗，1Mbps 时典型值为 1.7mA
• 低传播延迟：11ns（典型值）（5V 电源）
• 强大的电磁兼容性（EMC）
  • 系统级 ESD、EFT 和浪涌抗扰度
  • ±隔离栅上 8kV IEC 61000-4-2 接触放电保护
  • 低排放

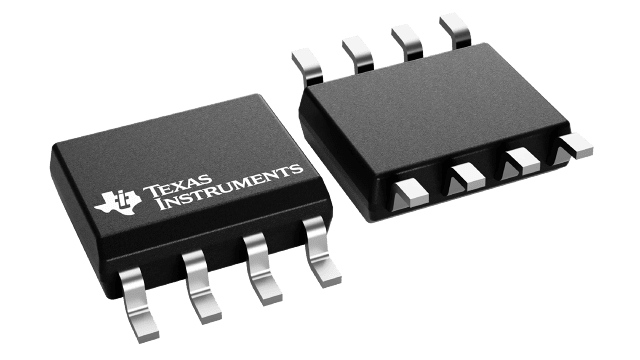

• 宽 SOIC (DW-16) 和窄 SOIC (D-8) 封装选项
• 汽车版本可用：ISO7710-Q1
• 安全相关认证
  • 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的 VDE 加强绝缘
  • UL 1577 组件识别计划
  • IEC 62368-1、IEC 61010-1、IEC 60601-1 和 GB 4943.1 认证

ISO7710 器件是一款高性能单通道数字隔离器，符合 UL 1577 标准的隔离额定值为 5000VRMS（DW 封装）和 3000VRMS（D 封装）。该器件还通过了 VDE、TUV、CSA 和 CQC 认证。

ISO7710 器件在低功耗下提供高电磁抗扰度和低辐射，同时隔离 CMOS 或 LVCMOS 数字 I/O。隔离通道具有逻辑输入和输出缓冲器，由双电容二氧化硅 (SiO2) 绝缘栅隔开。如果输入电源或信号丢失，后缀不为 F 的器件默认输出为高电平，后缀为 F 的器件默认输出为低电平。更多详情，请参阅“器件功能模式”部分。

该器件与隔离电源配合使用，有助于防止数据总线（例如 RS-485、RS-232 和 CAN）或其他电路上的噪声电流进入本地接地并干扰或损坏敏感电路。通过创新的芯片设计和布局技术，ISO7710 器件的电磁兼容性得到显著增强，从而简化了系统级 ESD、EFT、浪涌和辐射合规性。ISO7710 器件采用 16 引脚 SOIC 宽体 (DW) 和 8 引脚 SOIC 窄体 (D) 封装。
