ISO773x 器件是高性能三通道数字隔离器,符合 UL 1577 标准的隔离额定值为 5000VRMS(DW 封装)和 3000VRMS(DBQ 封装)。
该系列包含符合 VDE、CSA、TUV 和 CQC 标准的增强型绝缘等级器件。ISO7731B 器件专为仅需要基本绝缘等级的应用而设计。
ISO773x 系列器件具有高电磁抗扰度和低辐射,功耗低,同时可隔离 CMOS 或 LVCMOS 数字 I/O。每个隔离通道均配备逻辑输入和输出缓冲器,并由双电容式二氧化硅 (SiO2) 绝缘栅隔开。该器件配备使能引脚,可用于将相应的输出置于高阻抗状态,以适用于多控制器驱动应用,并降低功耗。
ISO7730 器件的三个通道均为同向通道,而 ISO7731 器件则具有两个正向通道和一个反向通道。如果输入电源或信号丢失,后缀不为 F 的器件默认输出为高电平,后缀为 F 的器件默认输出为低电平。更多详情,请参阅“器件功能模式”部分。

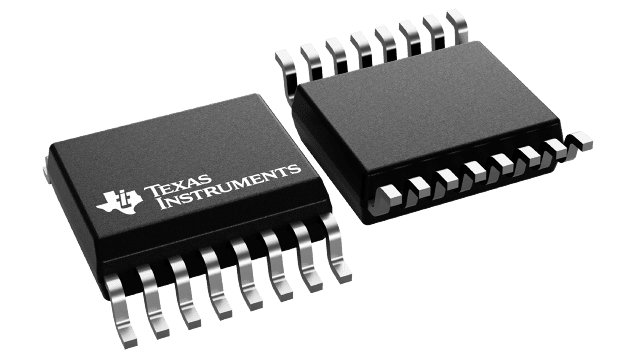

该系列器件与隔离电源配合使用,有助于防止数据总线(例如 RS-485、RS-232 和 CAN)或其他电路上的噪声电流进入本地接地并干扰或损坏敏感电路。通过创新的芯片设计和布局技术,ISO773x 器件的电磁兼容性得到显著增强,从而简化了系统级 ESD、EFT、浪涌和辐射合规性。ISO773x 系列器件采用 16 引脚宽 SOIC 和 QSOP 封装。
