ISO7731BDWR

• 100Mbps数据速率
• 坚固的隔离屏障：
  • 1500VRMS 工作电压下预计使用寿命 >30 年
  • 高达 5000VRMS 隔离额定值
  • 高达 12.8kV 的浪涌能力
  • ±100kV/µs 典型 CMTI
• 宽电源范围：2.25V 至 5.5V
• 2.25V至5.5V电平转换
• 默认输出高 (ISO773x) 和低 (ISO773xF) 选项
• 宽温度范围：-55 °C至+125 °碳
• 低功耗，1Mbps 时每通道典型值 1.5mA
• 低传播延迟：11ns（典型值）（5V 电源）
• 强大的电磁兼容性（EMC）
  • 系统级 ESD、EFT 和浪涌抗扰度
  • ±隔离栅上 8 kV IEC 61000-4-2 接触放电保护
  • 低排放

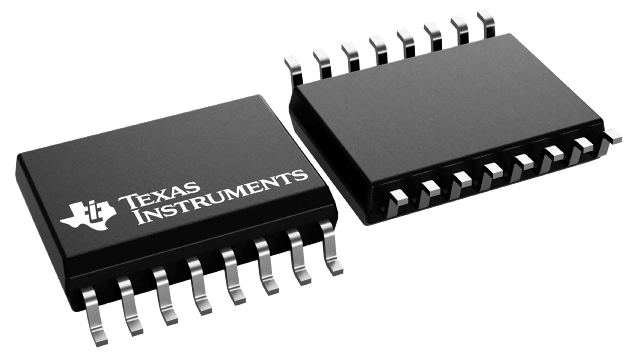

• 宽 SOIC (DW-16) 和 QSOP (DBQ-16) 封装选项
• 可用的汽车版本：  ISO773x-Q1
• 安全相关认证：
  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL 1577 组件识别计划
  • IEC 61010-1、IEC 62368-1、IEC60601-1 和 GB 4943.1 认证

ISO773x 器件是高性能三通道数字隔离器，符合 UL 1577 标准的隔离额定值为 5000VRMS（DW 封装）和 3000VRMS（DBQ 封装）。

该系列包含符合 VDE、CSA、TUV 和 CQC 标准的增强型绝缘等级器件。ISO7731B 器件专为仅需要基本绝缘等级的应用而设计。

ISO773x 系列器件具有高电磁抗扰度和低辐射，功耗低，同时可隔离 CMOS 或 LVCMOS 数字 I/O。每个隔离通道均配备逻辑输入和输出缓冲器，并由双电容式二氧化硅 (SiO2) 绝缘栅隔开。该器件配备使能引脚，可用于将相应的输出置于高阻抗状态，以适用于多控制器驱动应用，并降低功耗。

ISO7730 器件的三个通道均为同向通道，而 ISO7731 器件则具有两个正向通道和一个反向通道。如果输入电源或信号丢失，后缀不为 F 的器件默认输出为高电平，后缀为 F 的器件默认输出为低电平。更多详情，请参阅“器件功能模式”部分。

该系列器件与隔离电源配合使用，有助于防止数据总线（例如 RS-485、RS-232 和 CAN）或其他电路上的噪声电流进入本地接地并干扰或损坏敏感电路。通过创新的芯片设计和布局技术，ISO773x 器件的电磁兼容性得到显著增强，从而简化了系统级 ESD、EFT、浪涌和辐射合规性。ISO773x 系列器件采用 16 引脚宽 SOIC 和 QSOP 封装。
