LM4040AIM3-3.0/NOPB

• LM4040-N-Q1 AEC Q-100 符合汽车应用标准
  • 扩展1级：−40 °C至+125 °C、TA
  • 工业级 3：−40 °C至+85 °C、TA

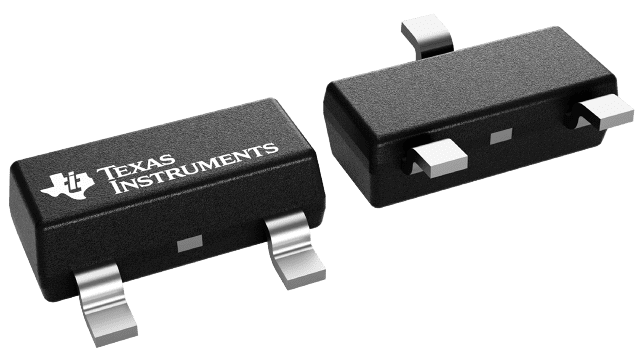

• 小型封装：SOT-23、TO-92 和 SC70
• 无需输出电容
• 可承受容性负载
• 固定反向击穿电压为 2.048V、2.5V、3V、4.096V、5V、8.192V 和 10V
• 主要规格（2.5V LM4040-N）
  • 输出电压容差（A级，25 °C): ±0.1%（最大）
  • 低输出噪声（10Hz 至 10kHz）：35µVrms（典型值）
  • 宽工作电流范围：60µA 至 15mA
  • 工业温度范围：−40 °C至+85 °碳
  • 扩展温度范围：−40 °C至+125 °碳
  • 低温度系数：100ppm/ °C（最大）

LM4040-N 精密电压基准专为空间受限应用而设计，采用小型 SC70 和 SOT-23 表贴封装。LM4040-N 的先进设计无需外部稳定电容，即可在任何容性负载下保持稳定性，从而简化了 LM4040-N 的使用。此外，它还提供多个固定反向击穿电压：2.048V、2.5V、3V、4.096V、5V、8.192V 和 10V，进一步减少了设计工作量。最小工作电流从 2.5V LM4040-N 的 60µA 增加到 10V LM4040-N 的 100µA。所有版本的最大工作电流均为 15mA。

LM4040-N 在晶圆分类过程中使用保险丝和齐纳击穿反向击穿电压调整，以确保主要部件的精度优于 ±25 时 0.1%（A 级） °C.带隙参考温度漂移曲率校正和低动态阻抗在很宽的工作温度和电流范围内提供稳定的反向击穿电压精度。

LM4041-N 还提供两种反向击穿电压版本：可调和 1.2V。请参阅 LM4041-N 数据手册 (SNOS641)。
